Расширитель числа входных каналов СЕМ20
Расширитель
числа входных каналов СЕМ20
СЕМ20
Повышение емкости измерительного канала устройств сбора данных (УСД) семейства
dataTaker
DT80/85 выполняется
очень легко с помощью расширителя числа входных каналов
CEM20.
Каждый
CEM20 подключает 20
универсальных каналов сбора данных к одному аналоговому входу УСД
dataTaker.
Это с
минимальными затратами расширяет общее число измерительных каналов УСД
DT80
до 300 аналоговых входов, а
DT85
до невероятно большого числа - 960 аналоговых входов.
|
Максимальное
число входных каналов УСД
|
| |
4-хпроводное
подключение
|
2-хпроводное
подключение
|
2-хпроводное
с общим проводом
|
| |
Изолированный вход
|
Вход
с общей точкой
|
|
DT80 |
100
|
200
|
300
|
|
DT85 |
320
|
640
|
960
|

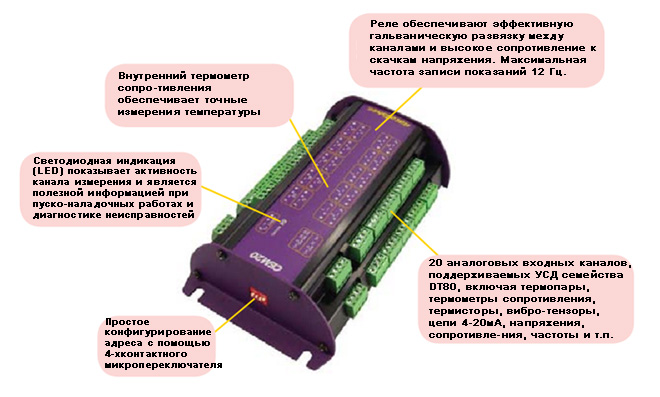

Особенности
-
Компактный
-
Отличается исключительно низким энергопотреблением
-
Обеспечивает недорогой способ увеличения числа аналоговых входов устройств
сбора данных семейства
dataTaker
-
Каждый
CEM20
обеспечивает мильтиплексирование 20 дополнительных аналоговых каналов на
один аналоговый измерительный канал
dataTaker
Применение той же самой технологии двойной развязки, которая используется в УСД
DT80/85
семейства
dataTaker,
позволяет в расширителе
CEM20
подключать два изолированных входа или три аналоговых входа с общим проводом на
один канал мультиплексора
CEM20.
Простое подключение
Подключение расширителя каналов к УСД семейства
dataTaker
выполняется быстро и очень
просто.
Расширитель
CEM20
запитывается непосредственно с 12В выхода
dataTaker.
Aналоговые
выходы
CEM20 подключаются к
аналоговому каналу УСД (см. пример схемы соединений).
Прочная конструкция и внешний дизайн
Конструкция и дизайн
CEM20
аналогичны полевым корпусам УСД семейства
dataTaker DT80/85.
Корпус
выполнен из анодированного алюминиевого сплава путем экструзии с металлизованным
порошковым покрытием. Снимаемые крышки клеммных коробок на винтовых соединениях
обеспечивают свободный и удобный доступ при монтаже и обслуживании
Область применения расширителя каналов
Расширитель каналов
dataTaker CEM20
совместим с следующими УСД семейства
dataTaker:
-
dataTaker DT80
Series 2/Series
3
-
dataTaker DT80G
Series 2/Series
3
-
dataTaker DT85
Series 2/Series
3
-
dataTaker DT85G
Series 2/Series
3
Технические характеристики
Подключение
к УСД
Цифровые сигналы: 5D
& 6D in/out
терминалы
Электропитание: 12V
&DGND
двухпроводные терминалы
Аналоговые присоединения: *, +, -, #
Каждый
расширитель
CEM20,
присоединенный к
УСД, использует отдельный 4-хпроводный аналоговый канал
Максимальное расстояние между УСД и расширителем
CEM20:
100 м
Максимальное число устройств
CEM20
на одно УСД:
DT80
& DT80G
(Series
2 и выше): 5
DT85
& DT85G
(Series
2 и выше): 16
Мультиплексор
Тип:
релейный
Максимальное напряжение питания: 30В постоянного тока
Максимальная частота записи: 12 Гц
Системные
характеристики
Состояние индикатора: активность канала записи данных
Способ
адресации: 4-х контактный микропереключатель.
Адреса
1-16
Электропитание
Рекомендуемое: Переключаемый 12В выход УСД
Альтернативное: Внешний регулируемый источник 12В ± 5%
Энергопотребление
Режим
записи: 0.36 Вт (12В 30мA)
Режим
ожидания:
CEM20 автоматически
выключается при отсутствии измерительных сигналов на входе
Габариты и условия эксплуатации
Корпус:
Анодируемый алюминиевый литой корпус с порошковым металлизованным покрытием
Размеры: 180
x
100 x
50 мм
Вес: 0.55 кг
Температура:
-45°C дo
+70°C
Влажность: 85%
отн. влажность (без конденсации)
Включаемые акссесуары
Аналоговые и
контрольные кабели для подключения к УСД
dataTaker.

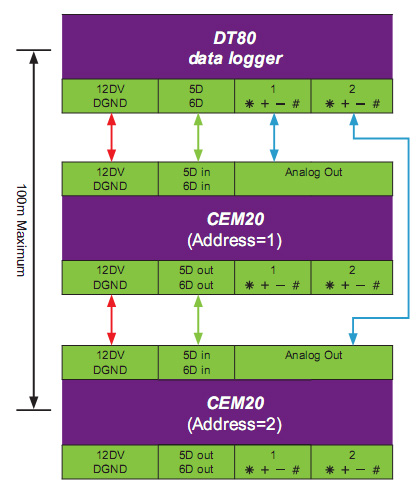

Диаграмма
показывает функциональную связь УСД и двух
расширителей каналов CEM20.
Длина
кабелей должна всегда быть минимальной для снижения влияния шумов и возможных
потерь полезного сигнала
|
