Интеллектуальные массовые расходомеры TriMeter®

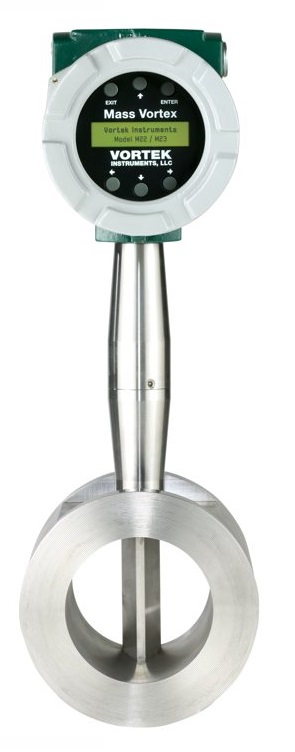

Полнопроходной многопараметрический вихревой расходомер

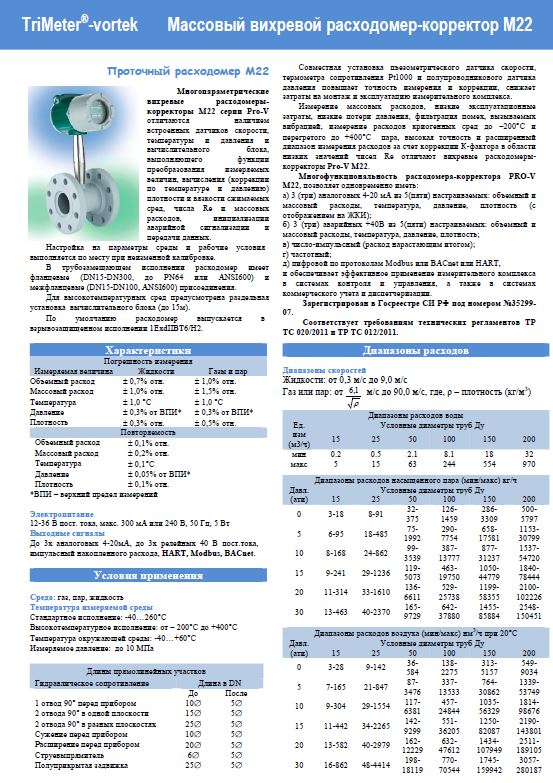

TriMeter®-vortek M22



Трубозамещающие многопараметрические вихревые расходомеры-корректоры серии PRO-V - измеряют до пяти характеристик (массовый, объемный расход, давление, температура, плотность) при одном присоединении к процессу, высокая точность и повторяемость измерений обеспечиваются особой конструкцией возбудителя вихрей, а также коррекцией чисел Струхаля по вычисляемым значениям чисел Re
  - Ду 15-300
  - Температура от -200°C до 400°C
  - Давление до 100 ати


Скачать описание в Pdf формате


подробнее...

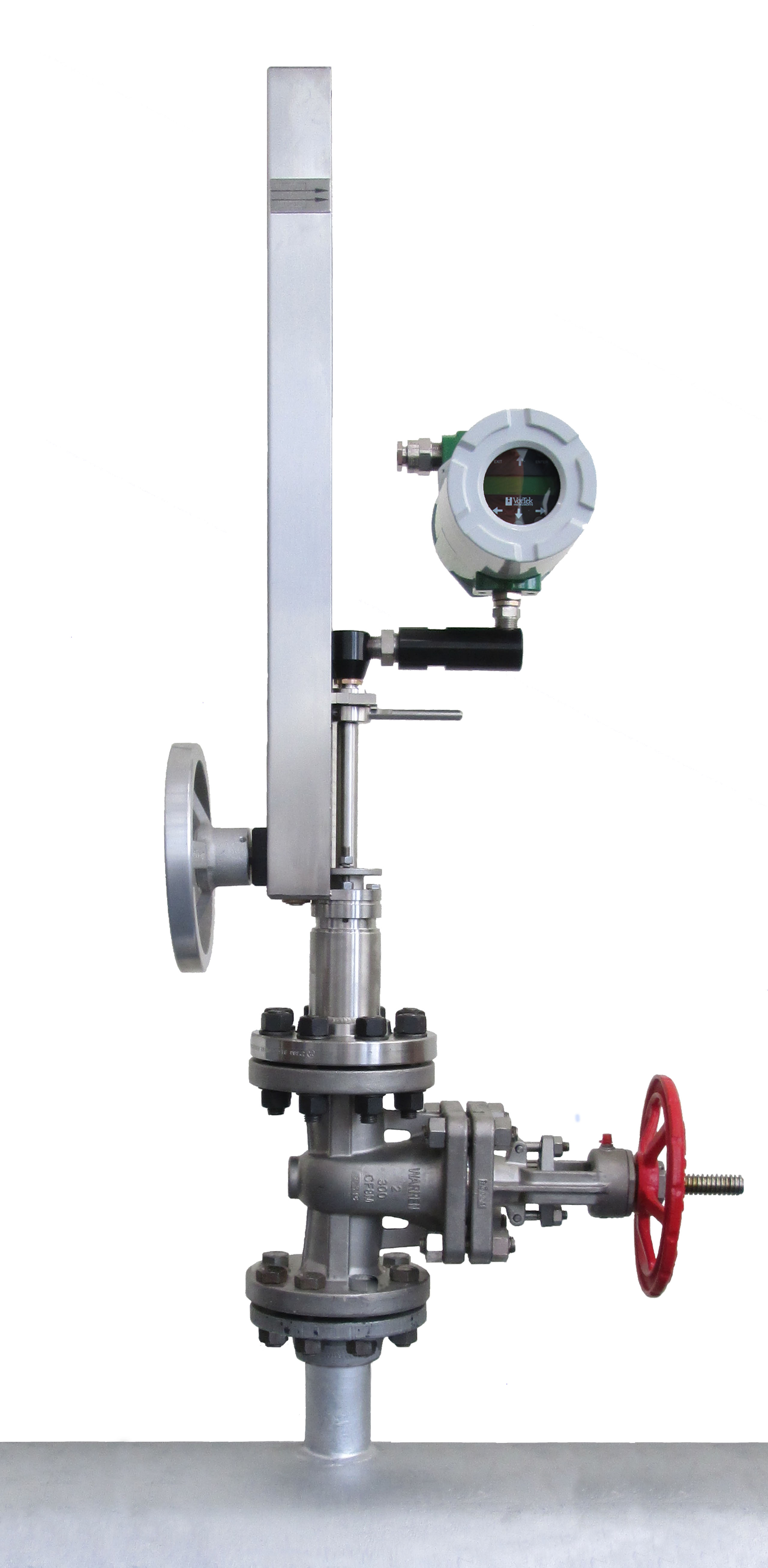

Погружной многопараметрический вихревой расходомер

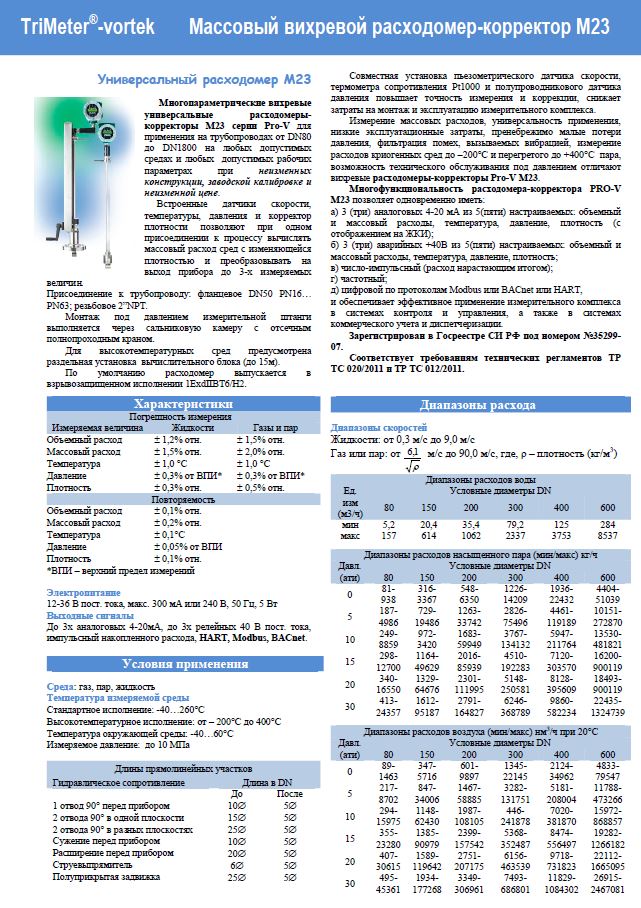

TriMeter®-vortek M23



Погружные многопараметрические вихревые расходомеры-корректоры серии PRO-V - универсальные приборы для измерения любых сред (пар, жидкость, газы) на трубопроводах от Ду80 до Ду1800 при неизменной калибровке и неизменной цене. Исполнение для монтажа и демонтажа без снятия давления в трубопроводе позволяет сохранить целостность трубопровода, существенно снизить затраты на обслуживание измерительного узла и риски утечек
  - Ду 80-1800
  - Температура от -200°C до 400°C
  - Давление до 100 ати


Скачать описание в Pdf формате
подробнее...

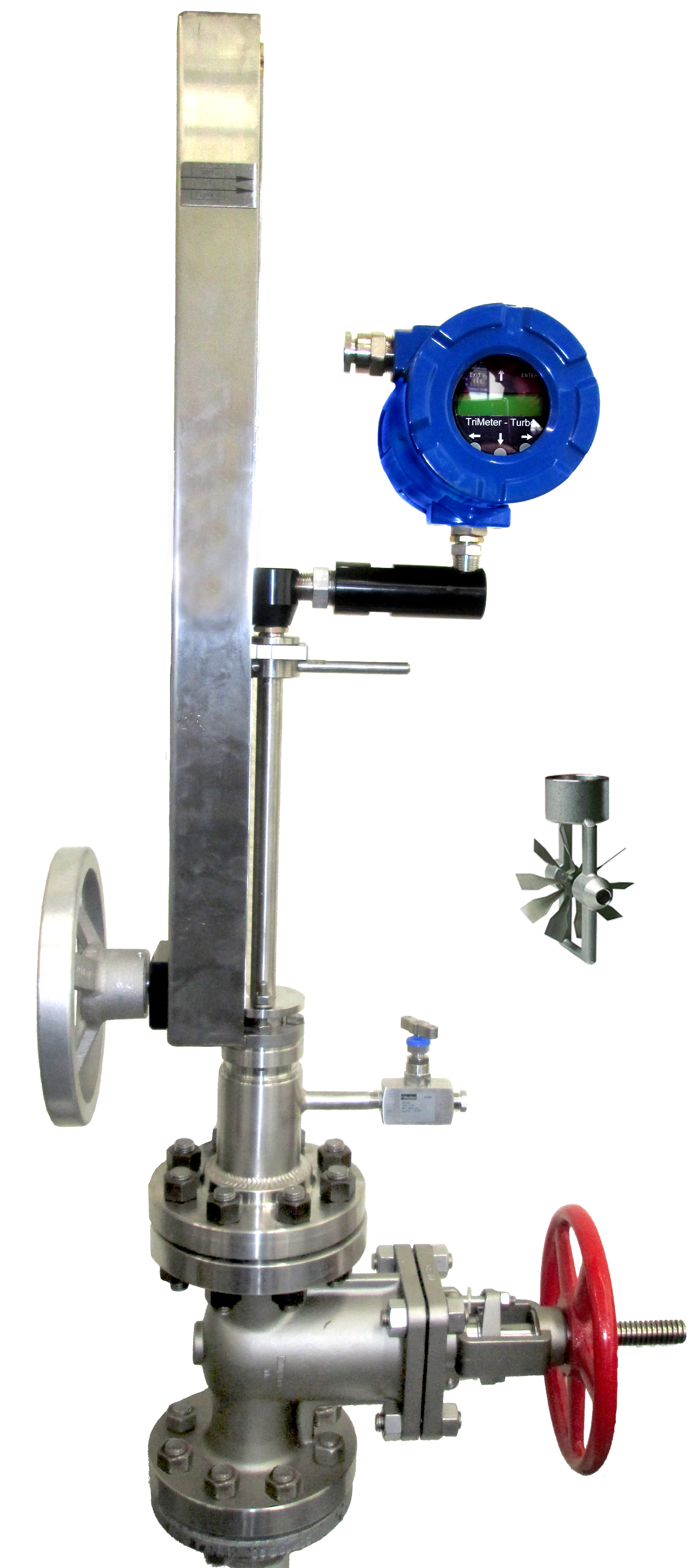

Погружной многопараметрический турбинный расходомер
TriMeter®-turbo M25



Погружные многопараметрические турбинные расходомеры-корректоры серии turbo - универсальные приборы для измерения любых сред (пар, жидкость, газы) на трубопроводах от Ду80 до Ду1800 при неизменной калибровке и неизменной цене. Исполнение для монтажа и демонтажа без снятия давления в трубопроводе позволяет сохранить целостность трубопровода, существенно снизить затраты на обслуживание измерительного узла и риски утечек
  - Ду 80-1800
  - Температура от -200°C до 450°C
  - Давление до 100 ати


Скачать описание в Pdf формате
подробнее...

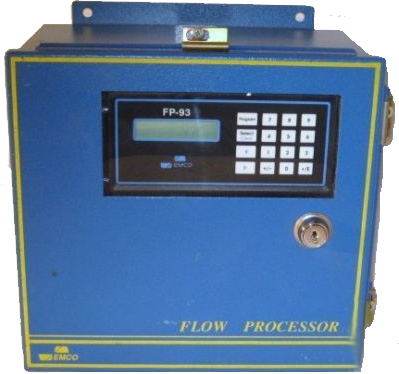

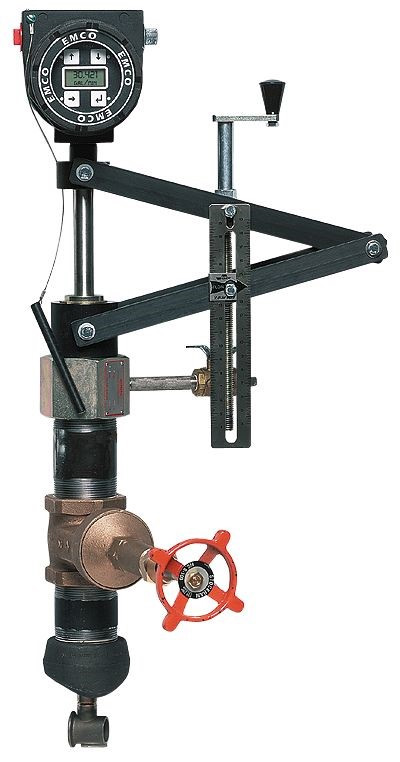

Интеллектуальные массовые расходомеры TriMeter®-vortek и TriMeter®-turbo являются инновационным развитием хорошо известных в России вихревых расходомеров PhD, V-bar, погружного турбинного расходомера TMP и корректора объемных расходов FP-93 (вычислителя массовых значений или приведения измеренных значений газа к нормальным условиям) производства компании ЕМСО (США).







Расходомеры преобразованы компанией VorTek Instruments (США), принадлежащей патентообладателю данных типов средств измерения, в компактные измерительные многосенсорные станции массовых расходов пара, массовых расходов жидкостей с изменяющейся плотностью, расходов газов, приведенных к нормальным (стандартным) условиям, а также измерения и контроля потребления тепловой мощности и теплоносителя.

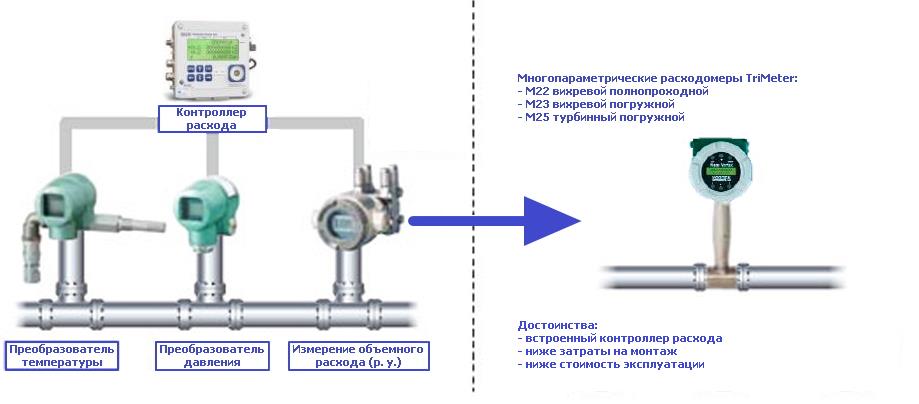

Три сенсора – скорости (V), температуры (T) и давления (P), а также корректор, - составляют теперь единую конструкцию.



Расходомеры имеют встроенную базу данных параметров наиболее часто измеряемых сред, что упрощает и ускоряет настройку приборов на рабочие условия, встроенную коррекцию калибровочной кривой при изменении среды и диаметра трубопровода, возможность задания «вручную» параметров используемых алгоритмов измерения, а также возможность выбора пользователем аналоговых выходов и релейных выходов сигнализации критических значений измеряемых параметров, цифровые каналы передачи данных, возможность выполнения пользователем имитации и проверки работы электроники.


Разработанное компанией VorTek Instruments (USA) семейство алгоритмов коррекции плотности, вязкости и чисел Рейнольдса в зависимости от изменяющихся значений скорости, температуры и давления жидкостей, пара и газов составило ядро многофункционального корректора, встраиваемого в голову вихревых и турбинного погружного расходомеров и обрабатывающего сигналы измерительных сенсоров как от встроенных датчиков скорости, давления и температуры, так и от внешних датчиков температуры и давления.

Вычисление чисел Re в реальном времени и соответствующая коррекция К-фактора обеспечили измерение скоростей в области низких значений, что позволило расширить динамический диапазон измерений расходомеров до 1 : 100.


Настройка корректора на рабочие условия производится оператором либо дистанционно по HART-протоколу, либо магнитным ключом, не вскрывая крышку прибора.

Перенастройка расходомера на другие условия измерения без корректировки калибровочной кривой обеспечивает возможность поверки погружных приборов, предназначенных для измерения расходов на трубопроводах с большим диаметром, на проливных стендах с малыми диаметрами трубопроводов (от DN100) с применением воды или воздуха.


Изготавливаемые погружные расходомеры - вихревой М23 и турбинный М25, - приобрели свойство универсальности. Один и тот же прибор используется на любой среде, любом диаметре трубопровода от DN80 до DN1800, при любых допустимых параметрах измеряемой среды, - и при этом одна цена и неизменная калибровка!



Погружные расходомеры полностью взаимозаменяемы независимо от текущего применения, могут использоваться для диагностики трубопроводных магистралей и энергоаудита инженерных систем и технологического оборудования. Один и тот же прибор может одновременно быть установлен в узле учета потребления энергоресурса и выполнять функции измерительного комплекса АСУ ТП.

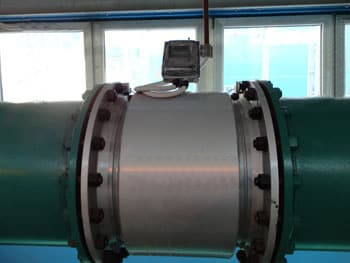

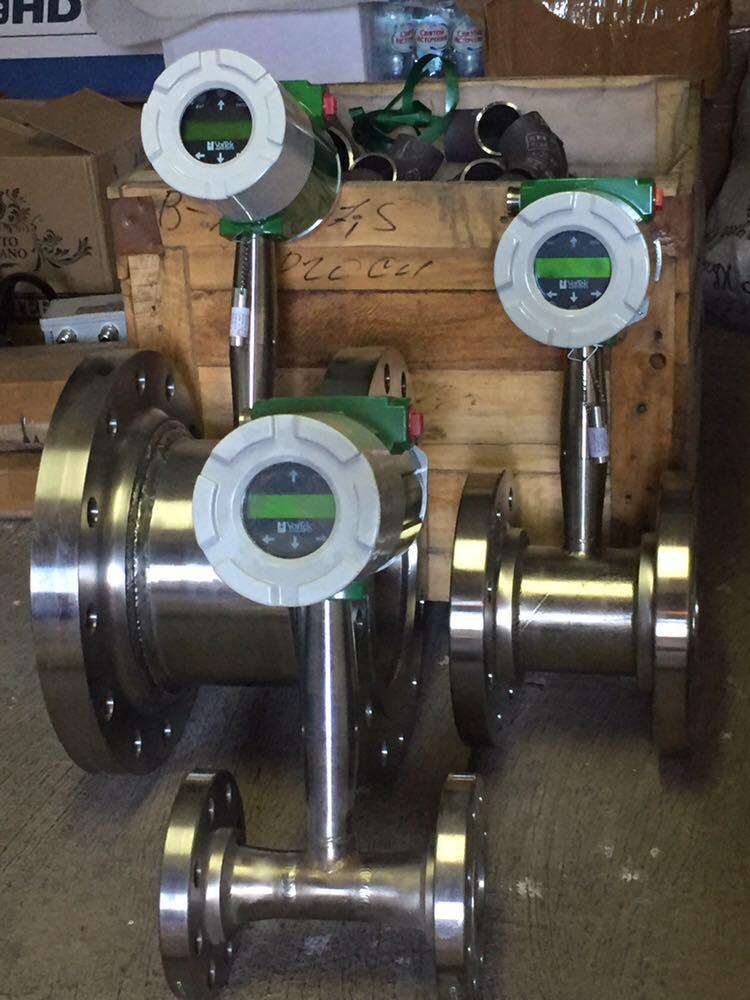

Те же свойства присущи и проточному вихревому расходомеру М22, исключая ограниченность его применения только на трубопроводе соответствующего диаметра.


Внешне конструкция расходомера стала более компактной и легкой, несмотря на дополнительно встраиваемые датчики температуры Pt1000, абсолютного давления и корректор. Три встроенных датчика – скорости, давления и температуры, - совместно с встроенным корректором обеспечивают измерение и объемного расхода, и массового расхода жидкостей, газов, насыщенного и перегретого пара.




Расходомеры имеют опции подключения внешних датчиков температуры и давления, что вместе с реализуемыми функциями тепловычислителя и корректора позволяет измерять тепловую мощность замкнутых систем теплоснабжения, оценивать эффективность теплообменных аппаратов и т.п. Применение версии расходомера с внешними датчиками повышает живучесть системы измерения, но требует дополнительных затрат на монтаж и организацию измерительного участка.

Электронный блок расходомера обеспечивает конфигурирование прибора на рабочие параметры, вычисление объемных и массовых расходов, плотности, вязкости, числа Рейнольдса, отображение измеряемых и вычисляемых значений на цифровом индикаторе, формирование аналоговых, импульсных, релейных (аварийных) и цифровых выходных сигналов по протоколам HART или Modbus или BACnet.

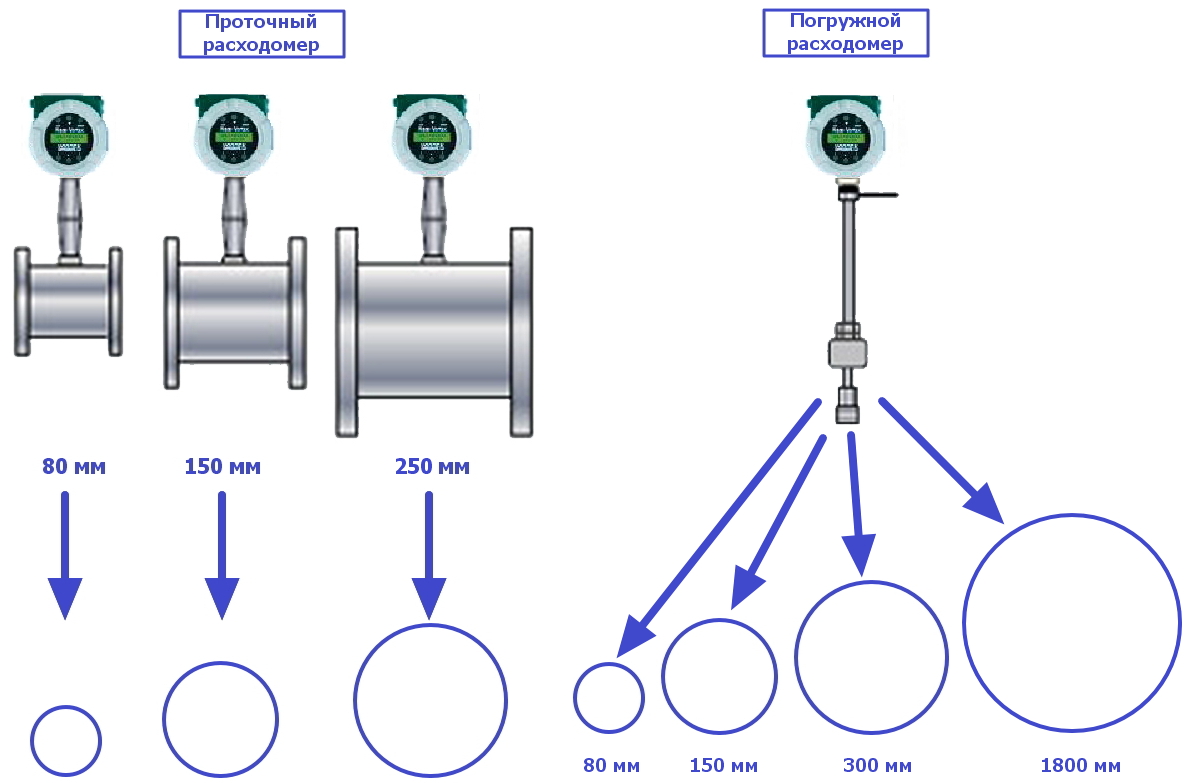

Погружные расходомеры М23 и М25, как все погружные устройства, имеют исполнение для монтажа/демонтажа измерительной штанги (зонда) без остановки процесса.

Это создает ряд преимуществ перед проточными расходомерами, предназначенными для работы на трубопроводах тех же диаметров.

Проточные расходомеры:
- остановить процесс;
- слить продукт;
- провести демонтаж прибора;
- установить катушку;
- заполнить трубопровод;
- слить продукт;
- демонтировать катушку;
- установить расходомер;
- поднять давление.
Обслуживание расходомера сопровождается потерей продукта и занимает много времени.
Погружные расходомеры:
- не требуется остановка процесса;
- отсутствуют потери продукта;
- сохраняется целостность трубопровода;
- не требуется вспомогательного оборудования.
Обслуживание расходомера без потери продукта за минимальное время.

Многочисленные модели расходомеров серии TriMeter®-vortek и TriMeter®-turbo, отличающиеся наличием встроенных модулей, можно свести в следующую таблицу.


Исполнение расходомеров М23- … и М25- …

Модель Встроенные модули Функция
V скорости измерение объемного расхода при рабочих условиях, один аналоговый выход 4-20 мА, расход нарастающим итогом
VT скорости и температуры, корректор плотности массовый расход жидкостей с изменяющейся плотностью (этиленгликоль, солярка, …) расход насыщенного пара, температура среды, расход нарастающим итогом
VTP
скорости, температуры, давления, корректор массовых расходов объемный расход, массовый расход пара и жидкостей, приведенный к нормальным (стандартным) условиям расход газа по ΑGA3, давление, температура, плотность, расход нарастающим итогом, аварийная сигнализация.

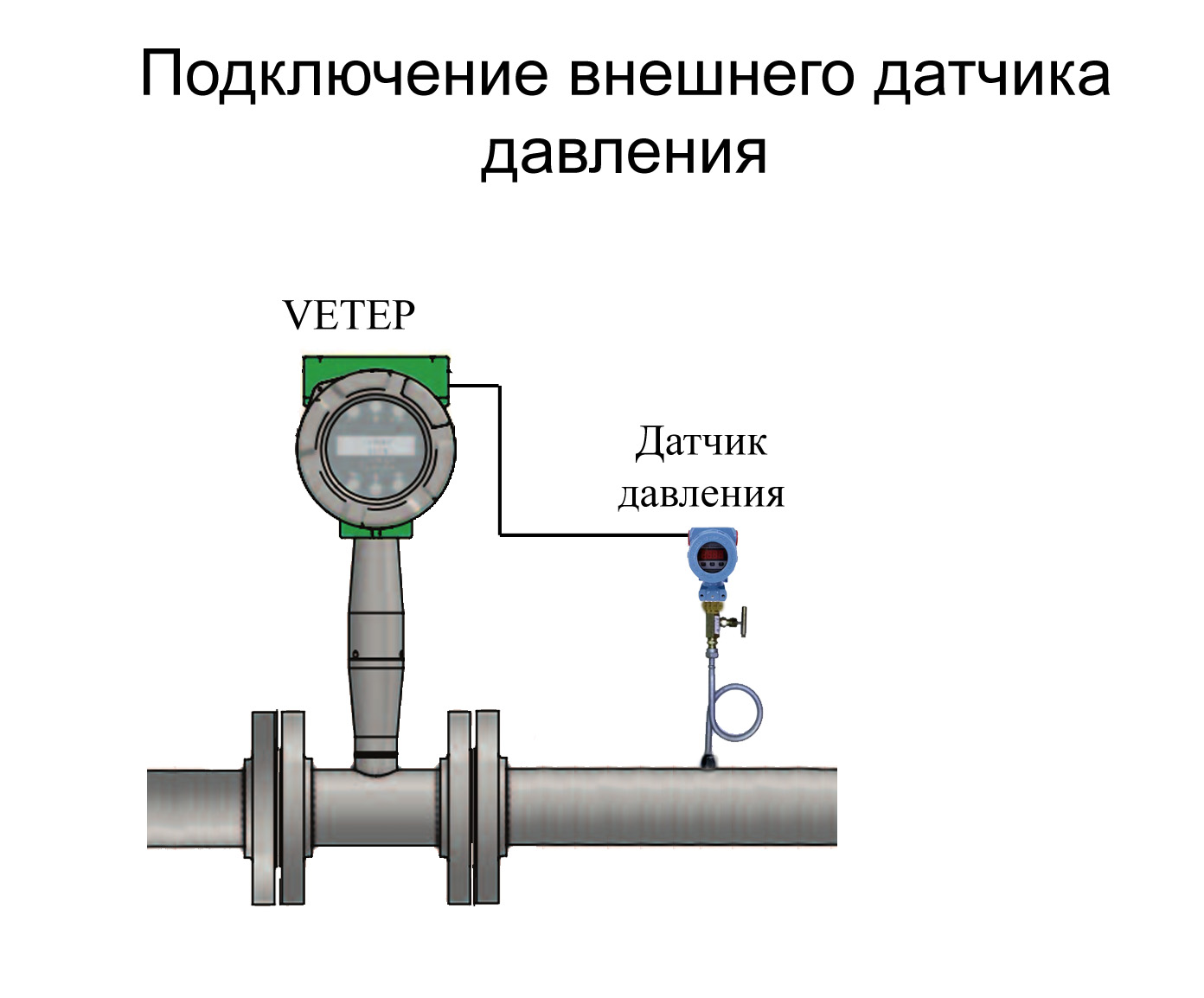

VTEP
скорости, температуры (внешний датчик давления) корректор массовых расходов аналогичен VTP, но датчик давления – внешний, подключается по аналоговому сигналу 4-20 мА
Для M25 позволяет расширить диапазон применения до +450°С

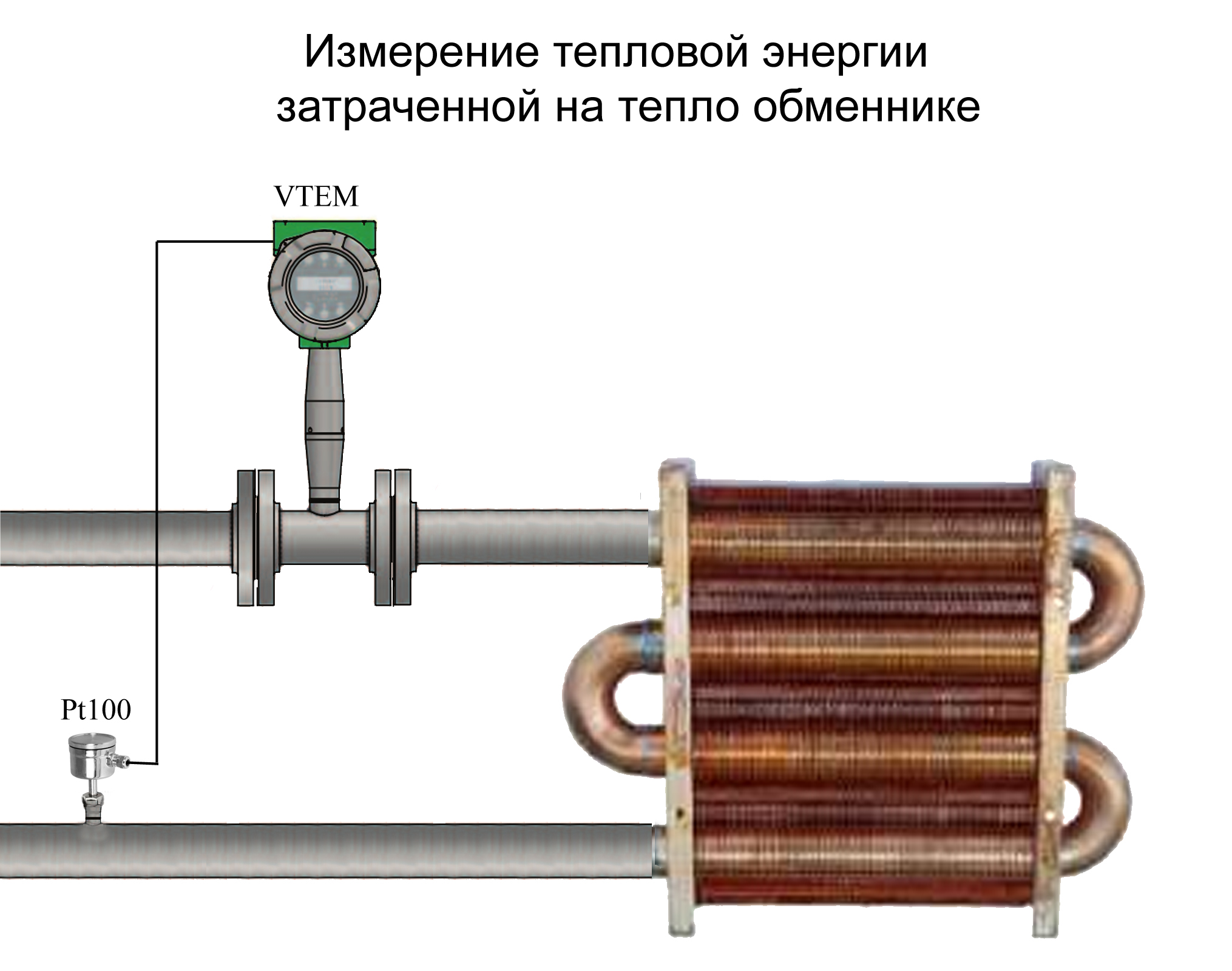

VTEM
скорости, температуры (дополнительный внешний датчик температуры) корректор плотности и вычислитель тепловой энергии массовый расход жидкостей с изменяющейся плотностью (этиленгликоль, солярка, …) расход насыщенного пара, вычисление тепловой мощности, транспортируемой в паре, вычисление тепловой мощности в замкнутой системе теплофикации

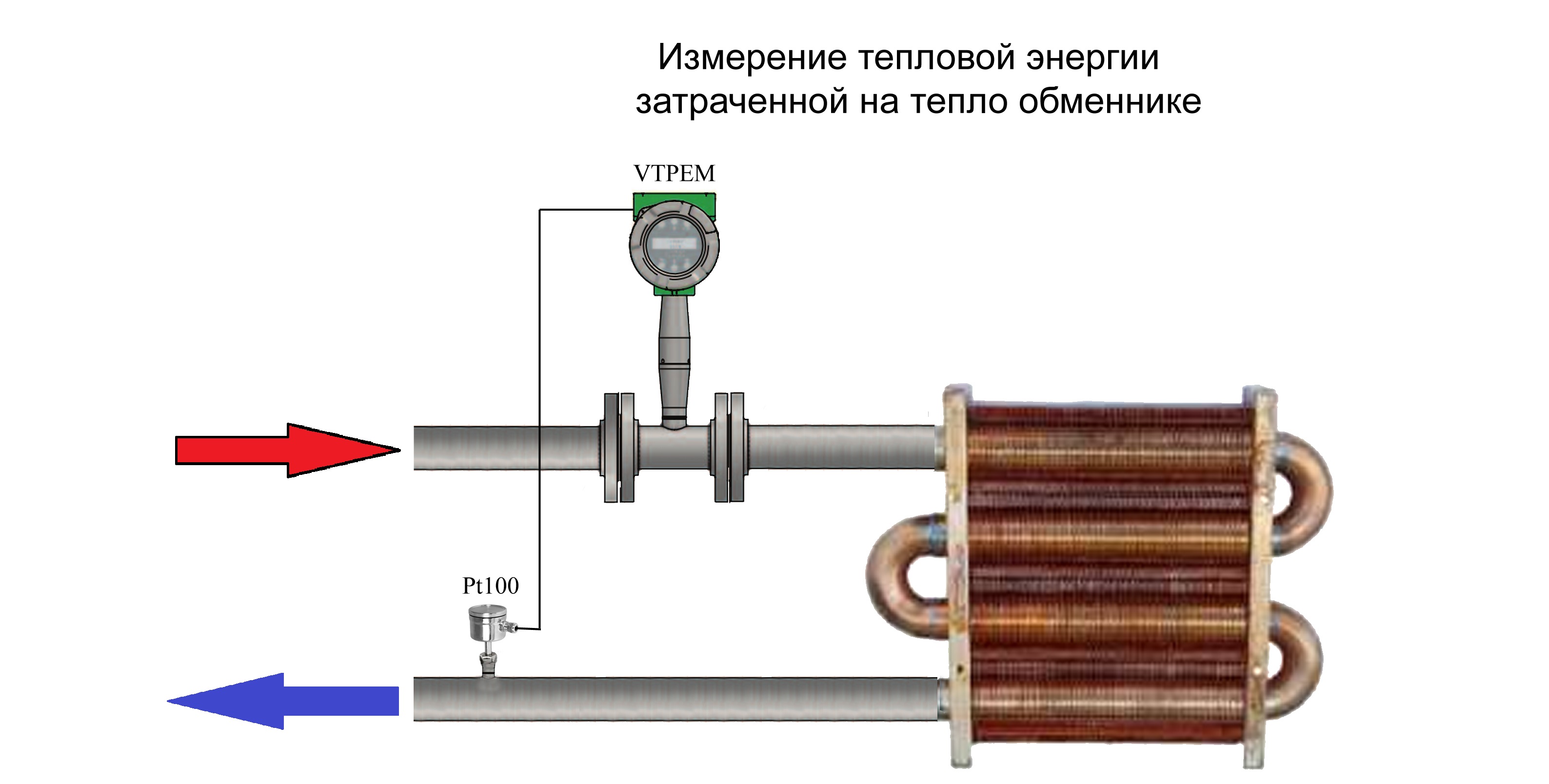

VTPEM
скорости, температуры, давления (второй внешний датчик температуры), корректор массовых расходов и вычислитель тепловой мощности (в том числе в перегретом паре) аналогичен VTEM, только со встроенным преобразователем давления

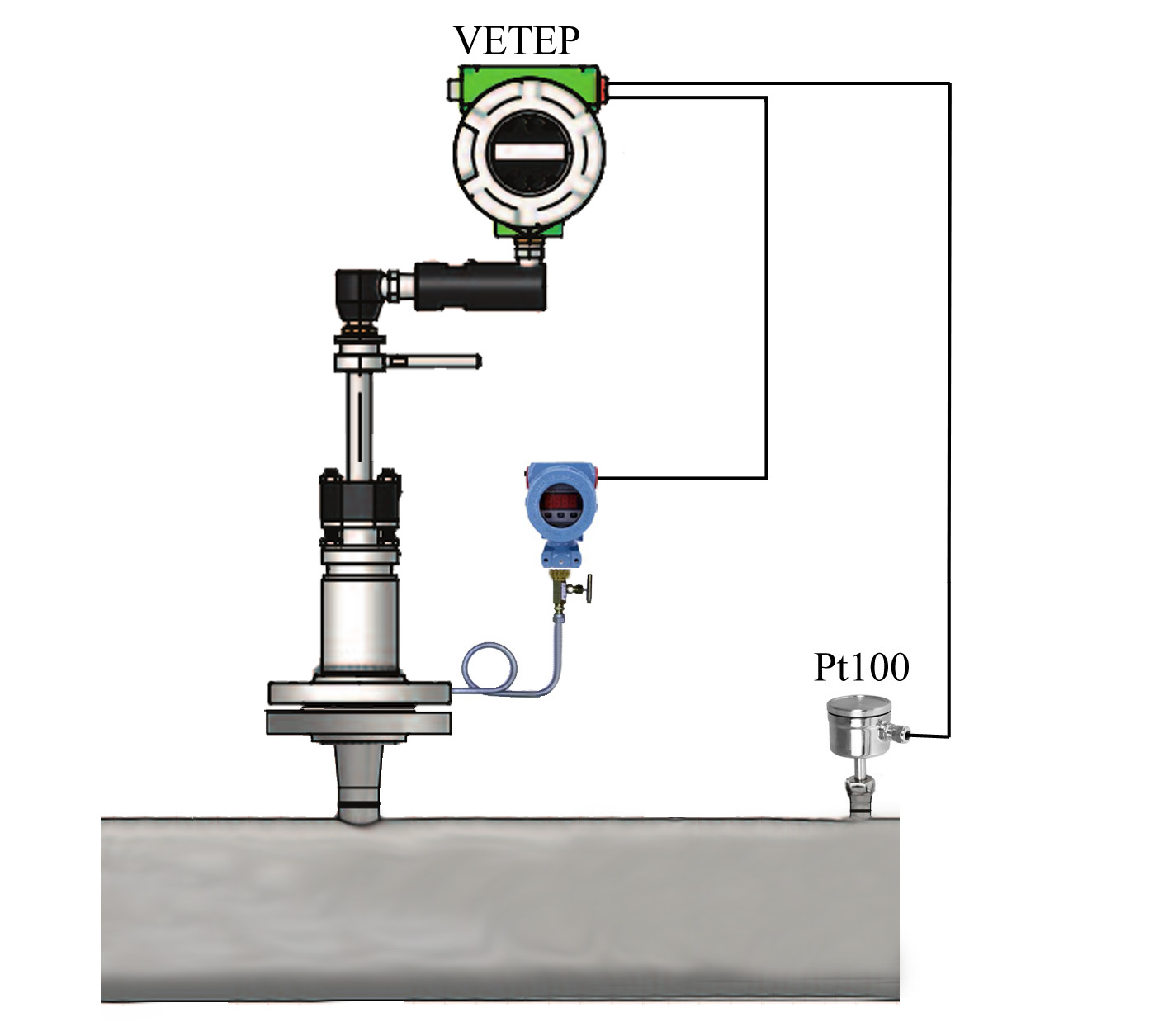

VETEP
скорости (внешние датчики температуры и давления) корректор массовых расходов аналогичен VTP, только датчики температуры и давления – внешние
VETEPEM
скорости (внешние датчик давления и два датчика температуры) корректор массовых расходов и вычислитель тепловой мощности аналогичен VTPEM, только оба датчика температуры и датчик давления – внешние







Отличительные характеристики Pro-V...
