Погружная модель расходомера Pro-V M23 зондовая конструкция делает незначительными потери давления







Оборудование







Многопараметрический вихревой расходомер-корректор Pro-Vтм M23




Содержание
  1. Принцип действия
  2. Тех. характеристики
  3. Присоединения
    1. обжимной фитинг
    2. уплотняющий сальник
    3. то же с подъемником
    4. раздельно с эл. блоком
  4. Конфигурирование
  5. Опросный лист

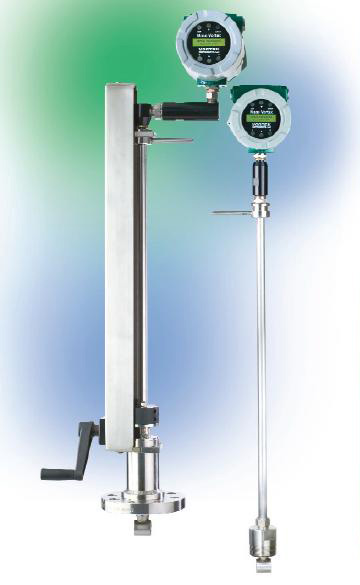

VorTek Pro-V M23 (с подъемником)


Pro-Vтм M23






Многопараметрические вихревые расходомеры-корректоры Pro-V М23 (погружное исполнение) измеряют до трех параметров потока - объемный расход, давление, температуру, - и вычисляют плотность и массовый расход жидкостей и газов (расход газов, приведенный к нормальным условиям) при одном присоединении к процессу.

Коррекция числа Рейнольдса (Re) по температуре и давлению, сдвоенный пьезодатчик и оригинальная конструкция возбудителя вихрей обеспечивают широкий динамический диапазон измерения и нечувствительность расходомера к вибрациям.

Устанавливаются на 2" патрубок, допускают монтаж/демонтаж под давлением до 63 бар. Съемный червячный подъемник обеспечивает безопасность эксплуатации и экономию затрат при групповой установке приборов.



Модели расходомеров Pro-V M23 измеряют:

  • M23-V - объемный расход (объем)
  • M23-VT - массовый расход (массу) насыщенного пара и жидкостей с коррекцией плотности по температуре;
  • M23-VTP - массовый расход (массу) жидкости и газообразных сред (газа, насыщенного и перегретого пара) с коррекцией плотности и числа Re по давлению и температуре в напорных трубопроводов с диаметрами условных проходов от Ду50 до Ду1800.

Область применения: в узлах учета тепловой энергии и теплоносителя, ПНГ, природного газа, технических газов, пара, АСУТП.

Данные средства измерения внесены в Государственный реестр РФ под номером 35299-07 и допущены к применению в Российской Федерации.



Многопараметрические вихревые расходомеры-корректоры Pro-V имеют сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", маркировка 1ExdIIBT6/H2




Принцип измерения расхода

Принцип основан на измерении частоты образования вихрей, возникающих в потоке жидкости или газа при обтекании неподвижного тела. При введении в трубопровод перпендикулярно потоку тела обтекания специальной формы (в виде трапецеидальной призмы, обращенной широкой стороной к потоку) с каждой из его поверхностей поочередно срываются вихри, создавая т.н. «дорожку Ван-Кармана». Частота вихреобразования, при соблюдении определенных условий, прямо пропорциональна объемному расходу среды. Вихревые дорожки располагаются позади тела обтекания в «шахматном» порядке, создавая пульсации давления с частотой, равной частоте срыва вихрей (в центре вихря пониженное давление). Эти пульсации преобразуются соответствующими сенсорами в частотный электрический сигнал, воспринимаемый электронной схемой.

В вихревых расходомерах с локальным измерителем скорости (погружного типа) необходимо вычислять среднюю по сечению трубопровода скорость потока для определения объемного расхода. Распределение скоростей в сечении трубопровода зависит от числа Рейнольдса - более турбулизованным потокам соответствует более плоский профиль скорости (установлена эмпирическая зависимость профиль-фактора от числа Рейнольдса, позволяющая получить хорошую точность измерений).



Технические характеристики


Материалы: Нержавеющая сталь 316L


Точность:

Измеряемая величина жидкости газы и пар
объемный расход ±1.2% ±1.5%
массовый расход ±1.5% ±2.0%
температура ±1°C ±1°C
давление ±0.3% от ВПИ ±0.3% от ВПИ
плотность ±0.3% ±0.5%


Повторяемость:

  • объемный расход: ±0.1% отн.
  • массовый расход: ±0.2% отн.
  • температура: ±0.1°C
  • давление: ±0.05% от ВПИ*

*ВПИ - верхний предел измерений


Стандартная скорость потока:


жидкость: 0.3 м/с...9 м/с,

газ/пар:√ 37 / ρ м/с до 90 м/с, где ρ - плотность (кг/м3)


Диапазон зависит от среды, размера трубопровода и способа измерений и расширяется при низких скоростях потоков за счёт коррекции зависимости числа Штрухаля (St=St (Re)).


Динамический диапазон измерения: до 1:100


Диапазон чисел Рейнольдса: 5000 и выше


Трубопроводы: Ду50...Ду1800



Длины прямых участков трубопроводов:

  • 1 изгиб 90° перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"
  • 2 изгиба 90° в одной плоскости: 15Ду "ДО" и 5Ду "ПОСЛЕ"
  • 2 изгиба 90° в разных плоскостях: 25Ду "ДО" и 10Ду "ПОСЛЕ"
  • Сужение перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"
  • Расширение перед прибором: 20Ду "ДО" и 5Ду "ПОСЛЕ"
  • Задвижка перед прибором: 25Ду "ДО" и 10Ду "ПОСЛЕ"


Присоединение:

  • резьбовое
  • обжимной фитинг 2" ANSI 600
  • фланцевое 2" ANSI600
  • монтаж/демонтаж под давлением


Давление среды: до 100 ати


Температура измеряемой среды: -200...+400 °C


Температура окружающей среды: -40...+85°C



Напряжение питания:

  • постоянного тока: 12-36В (100 мА)
  • переменного тока: частотой 50/60Гц, 240В


Выходы:

  • три настраиваемых аналоговых 4-20 мА
  • импульсный
  • три релейных (аварийных) 40В
  • цифровой HART или Modbus


Вход:

Аналоговый 4-20 мА: для внешнего дополнительного датчика температуры, давления или плотности потока


Настраиваемые по месту эксплуатации рабочие параметры расходомера:

  • среда
  • проходное сечение
  • диапазоны измерения
  • аналоговые выходы (расход объемный и/или массовый, температура, давление, плотность)
  • отображаемые на ЖКИ физические параметры (единицы измерения).


Встроенная диагностика каналов измерения.



Габаритные размеры (в зависимости от Ду):

  • ширина: 203 мм
  • высота: 1029-1334 мм




Масса (в зависимости от Ду и Ру):  7-12 кг


Средний срок службы: 10 лет





Исполнения

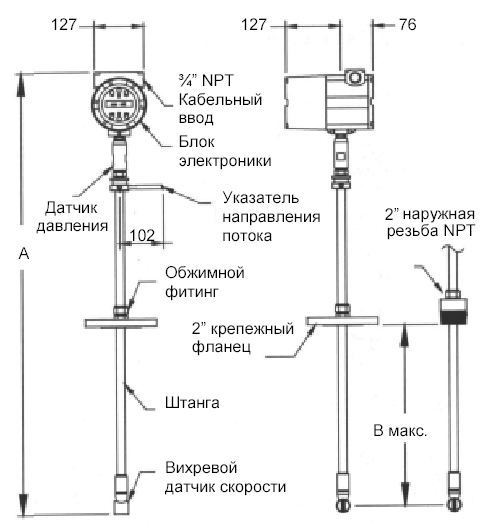

обжимной фитинг

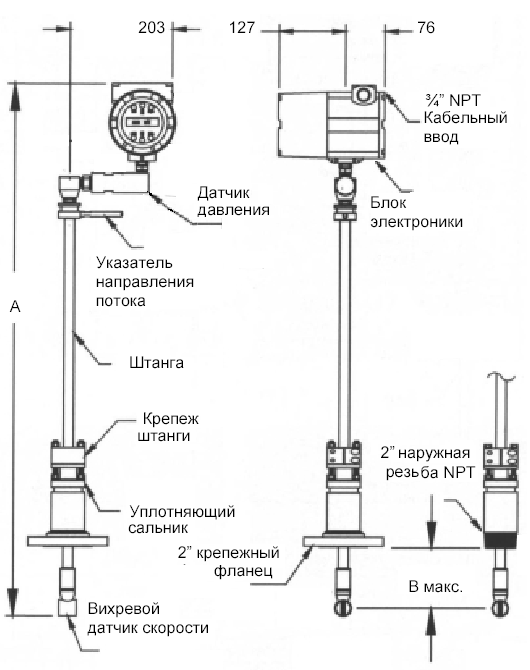

уплотняющий сальник

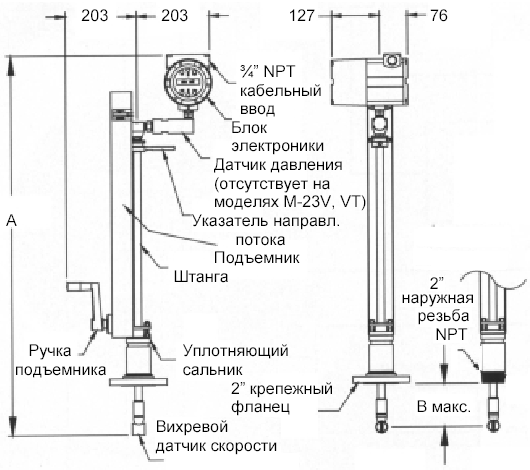

с подъемником

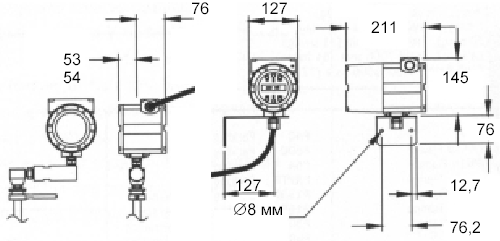

раздельно с электронным блоком





Конфигурирование

Все измеряемые величины и настройки прибора выполняются на передней панели прибора с помощью кнопок или магнита (бесконтактным способом); также можно настраивать прибор с компьютера по HART протоколу с применением HART-модема.


Заказ


Опросный лист
