VorTek Pro-V M22 (фланцевое соединение)

Многопараметрические вихревые расходомеры-корректоры Pro-V М22 (трубозамещающая конструкция) измеряют до трех параметров потока - объемный расход, давление, температуру, - и вычисляют плотность и массовый расход жидкостей и газов (расход газов, приведенный к нормальным условиям) при одном присоединении к процессу. Коррекция числа Рейнольдса (Re) по температуре и давлению, сдвоенный пьезодатчик и оригинальная конструкция возбудителя вихрей обеспечивают широкий динамический диапазон измерения и нечувствительность расходомера к вибрациям.



Модели расходомеров Pro-V M22 измеряют:


M22-V - объемный расход (объем)
M22-VT - массовый расход (массу) насыщенного пара и жидкостей с коррекцией плотности по температуре;
M22-VTP - массовый расход (массу) жидкости и газообразных сред (газа, насыщенного и перегретого пара) с коррекцией плотности и числа Re по давлению и температуре в закрытых трубопроводах с диаметрами условных проходов от Ду15 до Ду200 (по заказу - до Ду300).



Область применения: в узлах учета тепловой энергии и теплоносителя, ПНГ, природного газа, технических газов, пара, АСУТП.

Данные средства измерения внесены в Государственный реестр РФ под номером 35299-07 и допущены к применению в Российской Федерации.



Многопараметрические вихревые расходомеры-корректоры Pro-V имеют сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", маркировка 1ExdIIBT6/H2



Принцип измерения расхода

Принцип основан на измерении частоты образования вихрей, возникающих в потоке жидкости или газа при обтекании неподвижного тела. При введении в трубопровод перпендикулярно потоку тела обтекания специальной формы (в виде трапецеидальной призмы, обращенной широкой стороной к потоку) с каждой из его поверхностей поочередно срываются вихри, создавая т.н. «дорожку Ван-Кармана». Частота вихреобразования, при соблюдении определенных условий, прямо пропорциональна объемному расходу среды. Вихревые дорожки располагаются позади тела обтекания в «шахматном» порядке, создавая пульсации давления с частотой, равной частоте срыва вихрей (в центре вихря пониженное давление). Эти пульсации преобразуются соответствующими сенсорами в частотный электрический сигнал, воспринимаемый электронной схемой.



Технические характеристики


Материалы: Нержавеющая сталь 316L, углеродистая сталь, сплав Хастеллой



Точность

Измеряемая величина жидкости газы и пар
объемный расход ±0.7% ±1.0%
массовый расход ±1.0% ±1.5%
температура ±1C ±1C
давление ±0.3% ±0.3%
плотность ±0.3% ±0.5%



Повторяемость:

  • объемный расход ±0.1% отн.

  • температура ±1°C

  • массовый расход ±0.2% отн.

  • давление ±0.05% от ВПИ*

*ВПИ - верхний предел измерений




Стандартная скорость потока:

жидкость: 0.3 м/с...9 м/с,

газ/пар: √ 37 / ρ м/с до 90 м/с, где ρ - плотность (кг/м3)



Диапазон зависит от среды, размера трубопровода и способа измерений и расширяется при низких скоростях потоков за счёт коррекции зависимости числа Штрухаля (St=St (Re)).



Динамический диапазон измерения: до 1:100



Диапазон чисел Рейнольдса: 5000 и выше



Трубопроводы: от Ду15 до Ду300


Длины прямых участков трубопроводов:

  • 1 изгиб 900 перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"

  • 2 изгиба 900 в одной плоскости: 15Ду "ДО" и 5Ду "ПОСЛЕ"

  • 2 изгиба 900 в разных плоскостях: 25Ду "ДО" и 10Ду "ПОСЛЕ"

  • Сужение перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"

  • Расширение перед прибором: 20Ду "ДО" и 5Ду "ПОСЛЕ"

  • Задвижка перед прибором: 25Ду "ДО" и 10Ду "ПОСЛЕ"

Присоединение:

  • фланцевое: ANSI 150, 300, 600; PN 16, 40, 64

  • межфланцевое: ANSI 600; PN 64 (датчик зажимается между ответными фланцами, приваренными к трубопроводу - диаметр трубопровода 25-100мм)


Давление среды: до 100 ати


Температура измеряемой среды: -200...+400°C


Температура окр. среды: -40...+85 °C



Напряжение питания:

  • постоянного тока: 12-36В (100мА); для многопараметрического (M22-VTP) 300мА

  • переменного тока: частотой 50/60Гц, 240В, 2Вт

Выходы:

  • три настраиваемых аналоговых 4-20 мА

  • импульсный накопленного расхода: длительность импульса 50мс, 40В пост. тока

  • три релейных (аварийный) 40В пост. тока

  • цифровые: HART, Modbus

Вход:

Аналоговый: 4-20 мА для подключения внешнего дополнительного датчика температуры, давления или плотности.





Настраиваемые по месту эксплуатации рабочие параметры расходомера:

  • измеряемая среда

  • диапазоны измерения

  • аналоговые выходы (расход объемный и/или массовый, температура, давление, плотность)

  • отображаемые на ЖКИ физические параметры.

Встроенная диагностика каналов измерения.



Габаритные размеры (в зависимости от Ду):

  • длина: 116-267 мм
  • высота: 376-462 мм



Масса (в зависимости от Ду и Ру):  5,5-136 кг



Средний срок службы: 10 лет




Исполнения

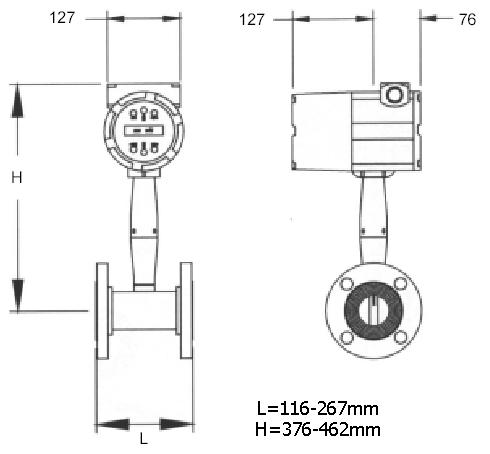

фланцевое соединение

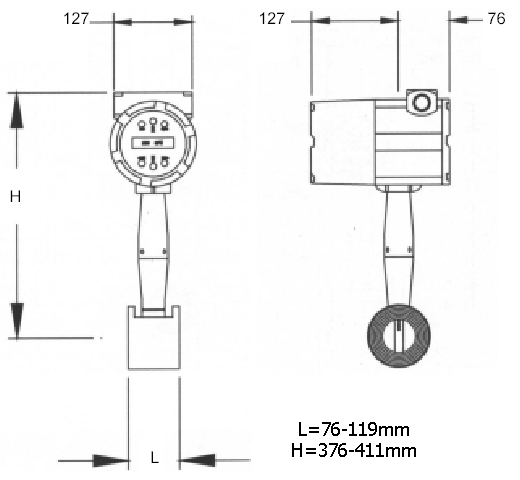

межфланцевое соединение (Ду 25-100 мм)





Конфигурирование


Все измеряемые величины и настройки прибора выполняются на передней панели прибора с помощью кнопок или магнита (бесконтактным способом); также можно настраивать прибор с компьютера по HART протоколу с применением HART-модема.


Заказ


Опросный лист
