Расходомер-корректор triMeter-turbo чувствителен к малым скоростям потока



Оборудование







Расходомер-корректор TriMeter-turbo M25




Содержание
  1. Принцип действия
  2. Тех. характеристики
  3. Эл. подключения
  4. Присоединения
    1. обжимной фитинг
    2. уплотняющий сальник
    3. то же с подъемником
    4. раздельно с эл. блоком
  5. Конфигурирование
  6. Опросный лист

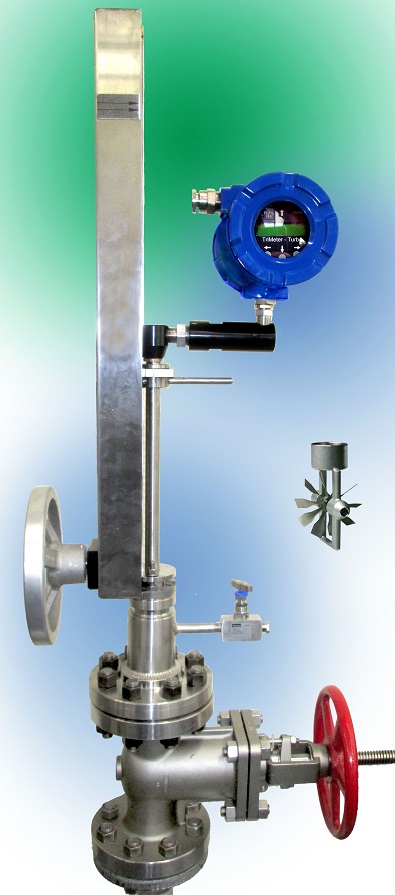

TriMeter-Turbo M25



TriMeter-turbo M25


TriMeter-turbo M25




Расходомеры-корректоры TriMeter-turbo используют три встроенных сенсора: турбинку (датчик скорости), термометр сопротивления, пьезодатчик абсолютного давления и встроенный микропроцессорный вычислитель для коррекции объемного расхода к массовым значения расхода (вычисления массового значения (кг/ч) или приведения к нормальным условиям для жидкостей, пара и газов (Нм3/ч)). Все датчики расходомера установлены на погружной штанге, которая опускается через присоединительный патрубок к трубопроводу диаметром 50 мм. Такая конструкция обеспечивает измерение всех переменных потока в одной точке, что существенно снижает погрешность измерения, затраты на монтаж приборов и риски появления утечек.

Расходомеры-корректоры TriMeter-turbo конфигурируются по месту эксплуатации на рабочие условия - среда истечения (химсостав, плотность, вязкость), диаметр трубопровода, параметры потока. Для газовых сред турбинка имеет ряд съемных роторов, обеспечивающих измерение в разных диапазонах скоростей, что является удобным средством применения прибора при изменяющихся параметрах технологического процесса и/или известных периодах колебаний потребления газа.

Универсальность применения расходомеров-корректоров TriMeter-turbo или их взаимозаменяемость снижает требования к точности определения всех параметров будущего измерительного узла для изготовления расходомера, повышает живучесть АСУТП, а также делает их удобным средством проведения энергоаудитов систем транспортировки жидкостей и газов и диагностики технологических процессов.

Как для многих погружных (или штанговых) расходомеров, в расходомерах ΤriMeter-turbo предусмотрено исполнение с возможностью монтажа/демонтажа прибора под давлением, в целях безопасности демонтажа расходомер оснащается клапаном сброса давления в сальниковой камере перед его снятием с трубопровода.

Расходомеры ΤriMeter-turbo являются дальнейшим развитием известных погружных турбинных расходомеров TMP и PRO-T. Расходомер может изготавливаться из различных материалов в соответствии с особыми условиями эксплуатации.




Принцип действия

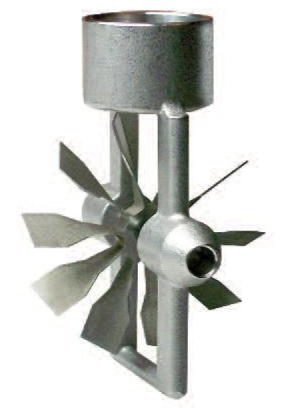

В расходомере TriMeter-turbo в качестве чувствительного элемента скорости применяется турбинка, погружаемая на штанге в истекающую среду, которая заставляет вращаться ротор турбины с угловой скоростью, пропорциональной скорости истечения среды. Каждая лопасть ротора, пересекая магнитное поле катушки, вызывает изменение напряжения синусоидального сигнала, снимаемого с катушки с частотой, прямо пропорциональной локальной скорости истечения среды. Вычислитель расходомера пересчитывает локальную скорость в среднюю скорость потока в сечении трубопровода.



Расход объемный измеряется как произведение средней скорости на площадь трубопровода в плоскости размещения датчика скорости.

Расход массовый жидких и газообразных сред измеряется с учетом коррекции плотности истекающей среды по измеряемым значениям температуры и давления.

Расходомеры выпускаются в различных модификациях:

  • M25-V – измерение объемного расхода и объема жидкости, газа и пара при рабочих условиях;
  • M25-VT – с встроенными датчиками скорости и температуры и корректором для измерения массового расхода и массы с коррекцией по температуре (рекомендован для насыщенного пара и жидкостей с изменяющейся плотностью);
  • M25-VTP – с встроенными датчиками скорости, температуры, давления и корректором для измерения массового расхода (объемного расхода, приведенного к стандартным условиям) и массы с коррекцией по температуре и давлению (рекомендован для перегретого пара и газов).

В расходомере предусмотрена возможность подключения внешнего преобразователя: температуры, давления или плотности, в том числе для вычисления потребления тепловой энергии и расхода теплоносителя в замкнутой системе теплофикации.

Электронный блок расходомера обеспечивает конфигурирование прибора на рабочие параметры, вычисление объемных и массовых расходов, плотности, вязкости, числа Рейнольдса, отображение измеряемых и вычисляемых значений на цифровом индикаторе, формирование аналоговых, импульсных, релейных (аварийных) и цифровых выходных сигналов по протоколам HART или Modbus или BACnet.



Технические характеристики




Материалы, контактирующие со средой: нержавеющая сталь 316L, Hastelloy, Monel.

В зависимости от температуры измеряемой среды предусмотрено интегральное и раздельное исполнения электронного блока, а также магнитной катушки формирования импульсов.

Электронный блок выпускается всегда в взрывозащищенном исполнении, рабочий диапазон температуры окружающей среды, включая работоспособность индикатора, от - 40 °С до + 60 °С.



Температурный диапазон измеряемой среды: от - 265 °С до + 450 °С.



Рабочие давления среды: до 10,0 МПа



Диапазоны измеряемых скоростей (м/с)

  • Жидкости: 0,15 ... 9,0
  • Газы (шесть диапазонов): от 1,0 до 62,0.



Погрешность измерений относительная

массового расхода жидкостей ±1,5%
массового расхода газов ±2,0%
объемного расхода жидкостей ±1,2%
объемного расхода газов ±1,5%



Повторяемость измерений:

  • объемный расход: ±0.1% от диапазона
  • массовый расход: ±0.2% от диапазона
  • температура: ±0.1°C
  • давление: ±0.05% от полной шкалы
  • плотность: ±0.1% от значения

Температурный диапазон среды для исполнения расходомера:

  • стандартный от - 55 °С до + 235 °С
  • высокотемпературный от - 265 °С до + 450 °С

Температура окружающей среды:

  • Эксплуатации от -40°C до 60°C

  • Хранения от -40°C до 85°C



Диапазоны датчика давления:

Шкала, абс.

Перегрузка, абс.
psia MPa psia MPa
30 0,2 60 0,4
100 0,7 200 1,4
300 2 600 4
500 3,5 1000 7
1500 10 2500 17,5



Длины прямых участков трубопроводов:

  • 1 изгиб 90° перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"

  • 2 изгиба 90° в одной плоскости: 15Ду "ДО" и 5Ду "ПОСЛЕ"

  • 2 изгиба 90° в разных плоскостях: 25Ду "ДО" и 5Ду "ПОСЛЕ"

  • Сужение перед прибором: 10Ду "ДО" и 5Ду "ПОСЛЕ"

  • Расширение перед прибором: 20Ду "ДО" и 5Ду "ПОСЛЕ"

  • Частично открытый клапан: 25Ду "ДО" и 5Ду "ПОСЛЕ"

  • Полностью открытый полнопроходный клапан: 10Ду "ДО" и 5Ду "ПОСЛЕ"



Напряжение питания:

18-36 В пост.тока или 220В 50Гц



Дисплей

Буквенно-цифровой 2 строчный на 16 символов ЖК LCD индикатор, шесть кнопок для настройки. Настройка прибора возможна с помощью магнитного карандаша без вскрытия крышки электронного блока. Дисплей для улучшения обзора может быть развёрнут на 90°.



Выходные сигналы

    Объемный расход
  • аналоговый 4-20 мА

  • числоимпульсный расход нарастающим итогом

  • частотный

  • цифровой протокол (по выбору) HART, Modbus, BACnet

    Массовый расход
  • три из пяти аналоговых по выбору пользователя (расход объемный или массовый, давление, температура, плотность)

  • три из пяти релейных (аварийных) по выбору пользователя

  • числоимпульсный расход нарастающим итогом

  • цифровой протокол (по выбору) HART, Modbus, BACnet



Классификация по давлению:

Тип присоединения к процессу Значение давления
Компрессионный фитинг 2" Внешняя NPT 6,4 МРа (изб)
2" 150 lb. фланцы 1,6 МРа (изб)
2" 300 lb. фланцы 4,0 МРа (изб
2" 600 lb фланцы 6,4 МРа (изб)
Блок сальника 2" Внешняя NPT 0,35 МРа (изб)
2" 150 lb. фланцы 0,35 МРа (изб)
2" 300 lb. фланцы 0,35 МРа (изб)
Блок сальника/съемный подьемник 2" Внешняя NPT 4,0 МРа (изб)
2" 150 lb. фланцы 1,6 МРа (изб)
2" 300 lb. фланцы 4,0 МРа (изб)
Блок сальника/постоянный подьемник 2" Внешняя NPT 6,4 МРа (изб)
2" 150 lb. фланцы 1,6 МРа (изб)
2" 300 lb. фланцы 4,0 МРа (изб)
2" 600 lb фланцы 6,4 МРа (изб)



Диапазоны измеряемых расходов:

Типовые расходы насыщенного пара (кг/час)
Номинальный диаметр (мм)
Ротор - R40
Давление 80 150 200 300 400 600
0,14 MPa (изб) 25 96 167 373 590 1341
303 1184 2050 4588 7243 16476
0,5 MPa (изб) 58 227 394 881 1391 3163
715 2793 4836 10821 17084 38863
1,0 MPa (изб) 103 404 699 1565 2471 5620
1270 4962 8593 19226 30353 69049
Ротор - R30
0,14 MPa (изб) 28 110 191 427 674 1533
440 1721 2980 6668 10527 23948
0,5 MPa (изб) 66 260 7450 1007 1589 3615
1039 4059 7029 15728 24831 56487
1,0 MPa (изб) 118 462 799 1788 2824 6423
1846 7213 12489 27944 44117 100361
Ротор - R20
0,14 MPa (изб) 49 193 334 747 1179 2682
705 2754 4768 10669 16844 38317
0,5 MPa (изб) 116 455 787 1762 2781 6327
1662 6495 11247 25165 39729 90379
1,0 MPa (изб) 207 808 1399 3130 4941 11240
2953 11540 19983 44711 70588 160578
Ротор - R10
0,14 MPa (изб) 85 330 572 1280 2021 4598
1444 5645 9775 21871 34529 78549
0,5 MPa (изб) 199 779 1350 3020 4768 10845
3407 13315 23057 51588 81445 185277
1,0 MPa (изб) 354 1385 2398 5365 8471 19269
6054 23657 40965 91657 144705 329185



Типовые расходы воздуха при температуре 20С (Нм3/час)
Номинальный диаметр (мм)
Ротор - R40
Давление 80 150 200 300 400 600
0 MPa (изб) 17 67 115 258 408 928
210 819 1419 3174 5011 11400
0,5 MPa (изб) 102 397 687 1537 2427 5520
1247 4874 8440 18884 29814 67823
1,0 MPa (изб) 186 728 1261 2822 4455 10135
2290 8948 15495 34669 54735 124515
Ротор - R30
0 MPa (изб) 20 76 132 295 466 1060
305 1191 2062 4614 7284 16569
0,5 MPa (изб) 116 453 785 1757 2773 6309
1813 7085 12268 27448 43334 98580
1,0 MPa (изб) 213 832 1441 3225 5095 11583
3328 13006 22522 50391 79556 180980
Ротор - R20
0 MPa (изб) 34 133 231 517 816 1856
488 1905 3299 7382 11654 26511
0,5 MPa (изб) 203 793 1374 3074 4853 11041
2901 11335 19628 43917 69335 157728
1,0 MPa (изб) 323 1457 2522 5644 8910 20270
5325 20810 36035 80626 127290 289569
Ротор - R10
0 MPa (изб) 59 229 396 886 1398 3181
999 3906 6763 15132 27890 54348
0,5 MPa (изб) 348 1360 2355 5270 8320 18927
5946 23237 40238 90030 142137 323342
1,0 MPa (изб) 639 2497 4324 9675 15275 34748
10916 42661 73872 165284 260945 593616



Динамический диапазон

Динамический диапазон расхода зависит от конкретного применения. Динамический диапазон до 100:1.

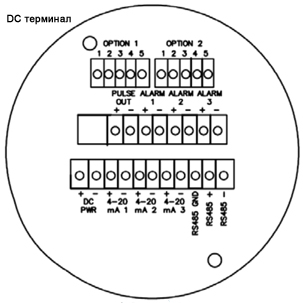

Электрические подсоединения

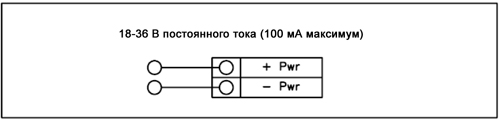

Питание постоянным током

Диаметр кабеля в оплетке максимально 14 мм. Сечение медных проводников минимально 1.0 мм2. Источник постоянного тока напряжением 18 – 36 В (100 мА максимум) подсоединяется к клеммам +Pwr и –Pwr соответственно.

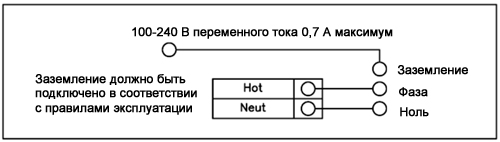

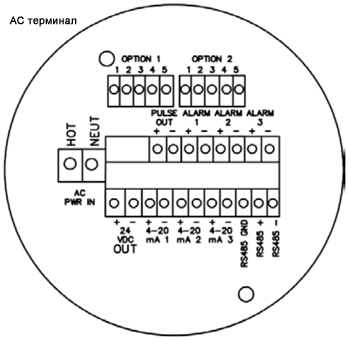

Питание переменным током

Диаметр кабеля в оплетке максимально 14 мм. Сечение медных проводников минимально 1.0 мм2. Температурная изоляция должна быть устойчива к температурам выше 85 0С. Источник переменного тока напряжением от 100 до 240 В, 50 Гц (25 Вт максимум) подсоединяется к клеммам Hot и Neut.



Аналоговый выход 4–20 мА

Стандартный массовый многопараметрический расходомер triMeter-turbo имеет один аналоговый выход 4-20 мА, гальванически изолированный от датчика расхода. Два других дополнительных аналоговых выхода, размещаемых в приборе по заказу, также гальванически изолированы от цепей электронного блока. Соответствие выходного сигнала значениям температуры, давления, массового расхода, объемного расхода, количества теплоты или плотности выбирается Пользователем. Внешний показывающий прибор, энергоконтроллер, должен быть включен в цепь 4-20 мА последовательно к электронному блоку, которому необходимо питание 12 В. При максимальном токе 20 мА в измерительной цепи ее максимальное допустимое сопротивление составляет:

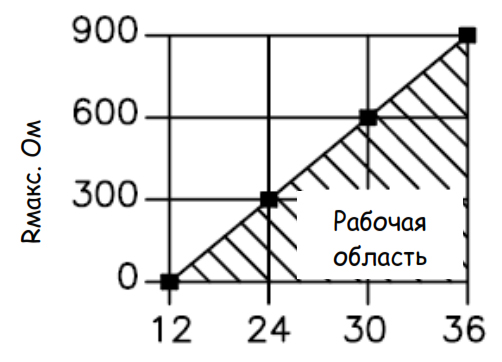

Rmax = Rизм + Rпровода = 1/20 (V пит – 12В) х 1000 = 50 (V пит – 12В)

Напряжение нагрузки, В R макс, Ом
12 0
24 600
30 900
36 1200





При определении возможного удаления вторичных приборов от электронного блока массового расходомера необходимо принимать в расчет их внутреннее сопротивление.

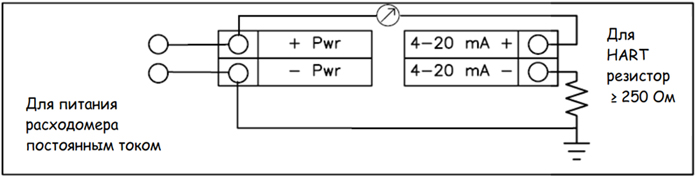

Изолированный выход 4-20 мА с внешним источником питания (для опции питания DCL)



Неизолированный выход 4-20 мА расходомера с внешним источником питания (для опции питания DCН)

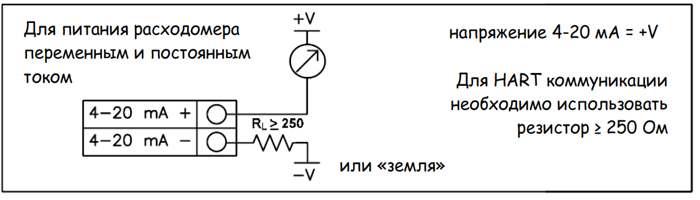

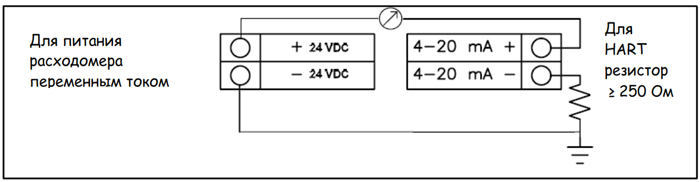

Изолированный выход 4-20 мА расходомер со встроенным источником питания (для опции питания АC)



Импульсный выход

Числоимпульсный выход электронного блока служит для удаленного контроля объемного или массового расхода, вычисляемого нарастающим итогом. Импульсы длительностью 50 мс с частотой, определенной при настройке сумматора прибора, имеют всегда амплитуду, определяемую величиной напряжения источника питания, и формируются однополюсным нормально-открытым реле.




Исполнения



обжимной фитинг

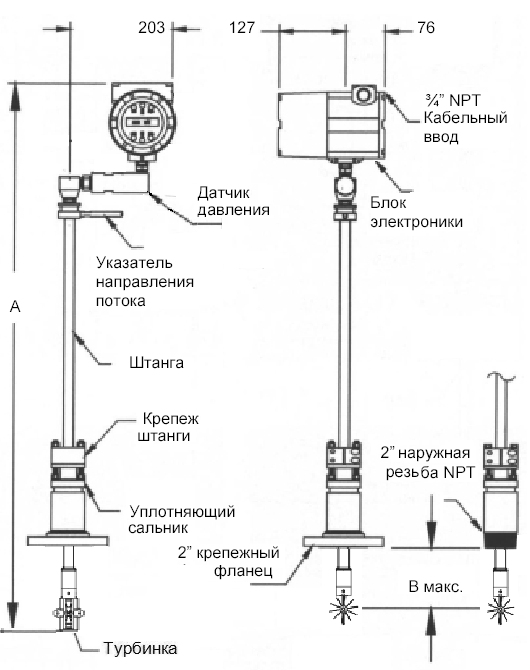

уплотняющий сальник

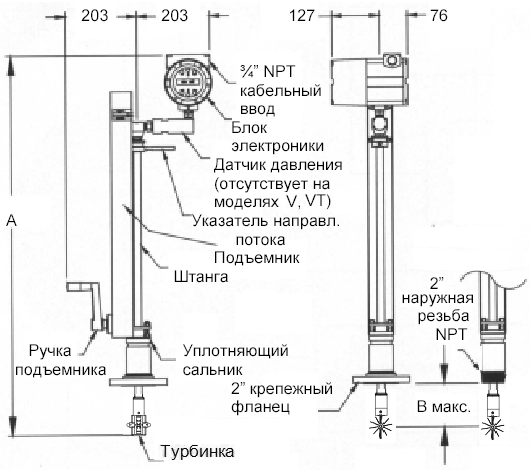

с подъемником



раздельно с электронным блоком





Конфигурирование


Все измеряемые величины и настройки прибора выполняются на передней панели прибора с помощью кнопок или магнита (бесконтактным способом); также можно настраивать прибор с компьютера по HART протоколу с применением HART-модема.
