ProcessMaster FEP300






Электромагнитный расходомер для жидкостей с минимальной проводимостью - от 0,5 мСм/см.






Модульная конструкция модели ProcessMaster предлагает широкий диапазон материалов внутреннего покрытия, электродов, типоразмеров, отвечающий всем возможным применениям расходомера в различных отраслях промышленности (химической, целлюлозно-бумажной, нефтегазовой, металлургической и энергетике).

Самоочищающиеся электроды с двойным герметичным уплотнением увеличивают надежность измерений и срок эксплуатации. Использование высокой частоты возбуждения катушек в комбинации с улучшенным фильтром помех повысило точность измерений. Меню расходомера, построенное на принципах интуитивной навигации, позволяет быстро освоить процесс конфигурации прибора.



  • Высокая точность измерений

  • Интуитивная навигация в меню настроек

  • Контрастный, конфигурируемый дисплей с подсветкой

  • Детализованная диагностика для быстрого реагирования

  • Стандартный HART protocol



Технические характеристики



Модели:

  • FEP311, 321: без взрывозащиты

  • FEP315, 325: взрывозащищенное исполнение (ATEX, IEC, FM, cFM)

Модели FEP311,321 FEP315, 325
Температура хранения -20 ... 70 °C
Температура окружающей среды -20 ... 60 °C (стандартное исполнение)
-40 ... 60 °C (специальное исполнение)
Температура рабочей среды -10 ... 130 °C (стандартное исполнение)
-10 ... 180 °C (специальное исполнение)
Питание 100 ... 230В, 24 В
Условия установки На впуске прямолинейный участок трубопровода >10хDN
На выпуске прямолинейный участок трубопровода >DN
Время прогрева 30 мин
Погрешность измерения Стандартно: 0,4 % от измеренного значения
Опционально: 0,2 % от измеряемого значения
Повторяемость < 0,11 % от измеренного значения,
t = 100 с,
v = 0,5 ... 10 м/с
Время срабатывания Как скачкообразная функция 0 ... 99%
5 x > 200 мс при частоте возбуждения 25 Гц
5 т > 400 мс при частоте возбуждения 12,5 Гц
Сетевая частота 47 ... 64 Гц
Частота возбуждения 50/60 Гц
Потребляемая мощность S < 20 ВА(сенсор, включая трансмиттер)
Электр. подключение Винтовые клеммы
Выходы:
  • Токовый
  • Импульсный
  • Контактный
  • 4-20 мА активный или пассивный
  • активный или пассивный
  • оптопара, программируемая функция
Сигнальные входы/выходы HART + 20 мА пассивный + импульсы + контактный вход/выход
HART + 20 мА активный + импульсы + контактный вход/выход
HART + 20 мА активный + импульсы + контактный выход
Материалы:
корпус литой алюминий, окрашенный
защитное покрытие корпуса Слой краски толщиной > 80 µм
кабельный сальник/ввод полиамид
присоединительные элементы сталь, нержавеющая сталь 316
измерительный электрод Нержавеющая сталь 316, Hastelloy B, Hastelloy C, платина-иридий, тантал, титан
Вес 4,5 кг
Степень защиты IP65, IP67, IP68
Присоединение к трубе Фланцевое DIN 2501
Диаметр условного прохода DN 3... 2000
Номинальное давление PN 6 … 100

(DN 3...125, PN 10...40

DN 150...400 PN 10...40

DN 15...200 PN 63 и PN100)

Мин. предел измерительного диапазона 0,02 x QmaxDN

(= 0,2 м/с)

0,08 л/мин - 12 л/мин

1,2 м3/ч - 2280 м3

QmaxDN 0 = 10 м/с 4 л/мин - 600 л/мин
60 м3/ч - 114000 м3
(Верхний диапазон измерений, соответствующий макс. значению аналогового выхода можно настроить в промежутке от 0,02 x QmaxDN до 2 x QmaxDN)
Футеровка Эбонит (DN 15 ... 2000), резина (DN 50 ... 2000), PTFE (DN 10 ... 600), PFA (DN 3 ... 200), ETFE (DN 25 ... 1000)
Проводимость > 5 мкСм/см

(20 мкСм/см для деминерализованной воды)

Исполнение электродов стандартно

остроконечная головка

Температура рабочей среды -25 ... 180 °C
Сертификаты взрывозащиты ATEX / IECEx зона 1, 2 , 21, 22

FM / cFM Cl 1 Div 1, Cl 1 Div 2

Директива по оборудованию, работающему под давлением 97/23/EG Соответствует категории III,

группа жидкостей 1

Дисплей Графический дисплей, настраиваемый
Корпус Компактная конструкция
Связь Протокол HART (стандартно)



Исполнение

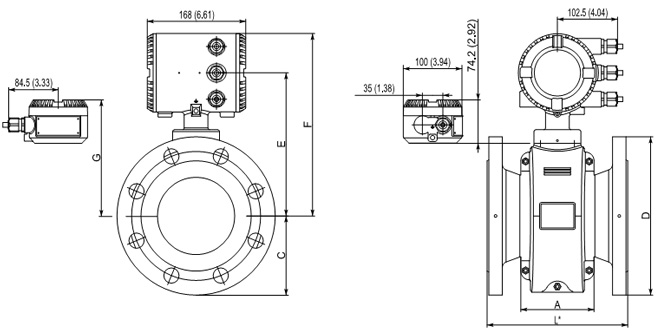

Фланец (DN 3...125 PN 10...40):

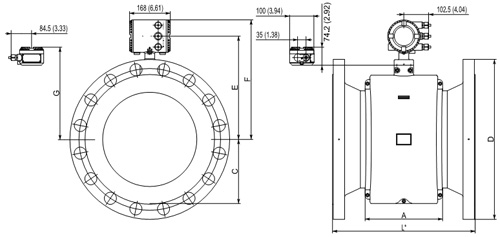

Фланец (DN 150...400 PN 10...40):

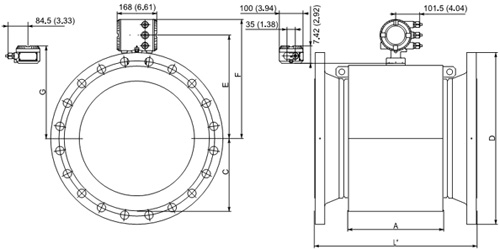

Фланец (DN 450...1000 PN 10):











Фланец (DN 15...200 PN 63 и PN100):
