Вихревой расходомер SWIRL для трубопроводов с отсутствием прямолинейных участков TRIO-WIRL модель FS4000-ST4/SR4







Оборудование







Вихревой расходомер SWIRL для трубопроводов с отсутствием прямолинейных участков




Содержание
  1. Принцип действия
  2. Тех. характеристики
  3. Исполнение
  4. Прямолинейные участки
  5. Вихревые расходомеры
  6. Опросный лист





Многопараметрический вихревой расходомер SWIRL












  • Для измерения жидкостей, газов и паров
  • Для очень коротких прямолинейных участков трубопроводов
  • Взрывозащищенное исполнение:
    • - II2G EEx ia/ib IICT4
    • - II2G EEx d [ib] IICT6
    • - II3G EEx nA [L] IICT4
    • -II2D N85°C...Tmed IP67
  • Выходы:
    • - двухпроводный 4-20мА
    • - цифровой
    • - параллельно контактный выход - применяется в качестве аварийного сигнала
    • - интегрированный переключающий выход - применяется в качестве концевого контакта или импульсного выхода
  • Компенсация влияния температуры для жидкостей с изменяющейся плотностью и газов (насыщенного пара) при постоянном давлении.

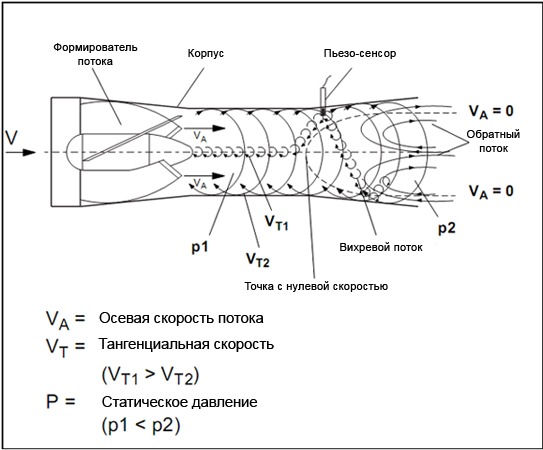

Принцип измерения расхода






Впускное направляющее тело придает вращательное движение рабочей среде, поступающей в осевом направлении. В центре вращения образуется ядро вихря, которое за счет воздействия противотока вынуждено выполнять вторичное спиралевидное вращение.

Частота вторичного вращения пропорциональна расходу и, при условии оптимизированной внутренней геометрии измерительного устройства, имеет линейную характеристику на достаточно широком участке диапазона измерения.

Пьезоэлектрический сенсор регистрирует эту частоту. Поступающий с измерительного участка частотный сигнал, пропорциональный расходу, обрабатывается в измерительном преобразователе.




Технические характеристики



  FS4000-ST4
(интегрированный электронный блок)
FS4000-SR4
(раздельный электрон. блок)
Погрешность измерения Жидкость ≤ ± 0,5 % от и.з. в эталонных условиях
Газы и пары
Повторяемость DN 15 ≤ ± 0,3 % от и.з.
начиная с DN 20 ≤ ± 0,2 от и.з.
Допустимая вязкость ≤ 10 мПа*с
Типичный динамический диапазон измерения 1:25
Типичные прямолинейные участки трубопровода до и после устройства 3xDN/1xDN
Датчик
Тип присоединения (DIN, ANSI) Фланец DN15 – DN400
PN10, PN16, PN40
Исполнение сенсора Одинарный сенсор Встроенный датчик температуры PT100 (от DN 50 и выше)
Двойной сенсор
Температура рабочей среды Стандартная -55 ... 280 °C
Степень защиты IP67
Материалы Нержавеющая сталь, Хастеллой С
Только FS4000-SR Длина сигнального кабеля между датчиком и измерительным преобразователем - макс. 10 м
Измерительный преобразователь
Питание в случае аналогового выхода 4-20 мА 14 ... 46 В (Ex ib ≤ 28 В
в случае PROFIBUS PA и FOUNDATION Fieldbus I<10мА (9 … 32 В; EEx ia ≤ 24 В)
Уплотнители Графит, Viton, Kalrez
Дисплей 2 x 8 символов /
2 x 16 символов
Локальная индикация / счетчики, управление магнитной ручкой / настройка по протоколу HART / PROFIBUS PA / FOUNDATION Fieldbus
Переключающий выход (оптопара по умолчанию) контакт NAMUR
(EEx ia / ib)
Возможность настройки в качестве концевого контакта (расход, температура), сигнального или импульсного выхода
Связь Протокол HART, PROFIBUS PA (профиль 3.0), FOUNDATION Fieldbus



Исполнение

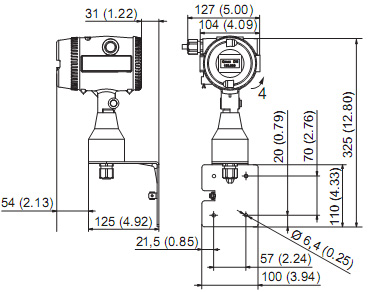

FS4000-ST4/SR4 (TRIO-WIRL S)


















Измерительный преобразователь в корпусе для настенного монтажа.



    Все размеры указаны в мм (дюймах), проекция по ISO-методу Е.
  1. направление потока
  2. питание
  3. дисплей только в исполнении ST
  4. вращение на 330°
  5. минимальное расстояние, необходимое для снятия измерительного преобразователя и демонтажа блока датчика
  6. количество отверстий N

*) Уменьшенный размер для исполнения SR4 с внешним измерительным преобразователем

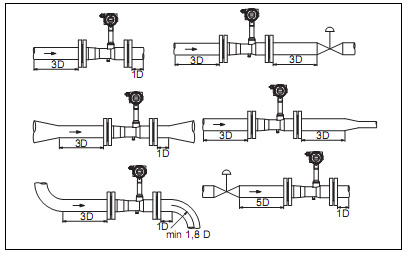

Рекомендуемые прямолинейные участки трубопровода до и после устройства

Благодаря своему принципу действия вихревой расходомер с прецессией воронкообразного вихря может работать практически без каких либо прямолинейных участков. На рисунке приведены рекомендуемые впускные и выпускные участки для различных вариантов установки. Впускные и выпускные участки не требуются, если если радиус изгиба одинарного или двойного колена перед и после устройства превышает 1,8хD. После фланцевых переходников стандарта DIN28545 (α/2=8°) дополнительные прямолинейные участки также не требуются.



Заказ


Опросный лист
