Приварные преобразователи скоростного напора
Приварное стандартное сопло
Назначение
Для измерения расхода газов, жидкостей, острого пара при высоких давлениях и
температурах.

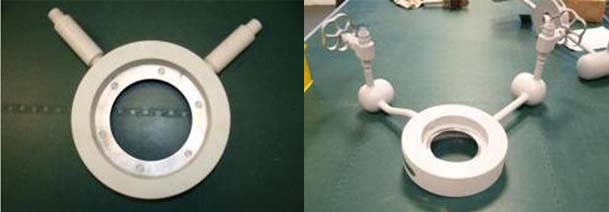

Преобразователи скоростного напора на высокие параметры
Конструкция
Приварные преобразователи скоростного напора изготавливаются в виде диафрагм,
стандартных сопел и сопел Вентури.
Они рассчитываются и изготавливаются в соответствии с стандартом ISO 5167 (ГОСТ
8.586-2005) и технической документацией завода-изготовителя.
Используемые материалы соответствуют
материалу трубопровода для обеспечения
однородности сварки.
Обработка сварного шва выполняется изнутри для исполнения требований стандарта
ISO 5167 (ГОСТ 8.586-2005).
Сопла Вентури, как правило, поставляются без приваренных труб.
Преимущества
За счет полностью сварной конструкции предотвращаются проблемы герметичности,
которые могут возникнуть, в особенности, при высоких давлениях и температурах.
Технические характеристики
|
Номинальное давление: |
до PN400 |
|
Условный проход: |
диафрагма и сопла от DN50 до DN1000
сопла Вентури
от DN65 до DN500 |
|
Температура среды: |
в зависимости от материала до 630°С |
|
Строительная длина: |
согласно (см. таблицу 1) |
|
Материалы: |
в соответствии с материалом трубопровода,
например,
С22.8
10CrMo910
16Mo3
X20CrMoV12.1
13CrMo45 15NiCuMoNb5
нержавеющие высококачественные стали и др. |
|
Патрубки отбора давлений: |
сварные соединения для трубы
24х7,1; 21,3х6,3; 21,3х4, а также по
спецификации заказчика |
|
Сварные швы: |
по DIN 2559 или по спецификациям
заказчика (обработаны в соответствии с
имеющимся трубопроводом) |
Габаритные размеры

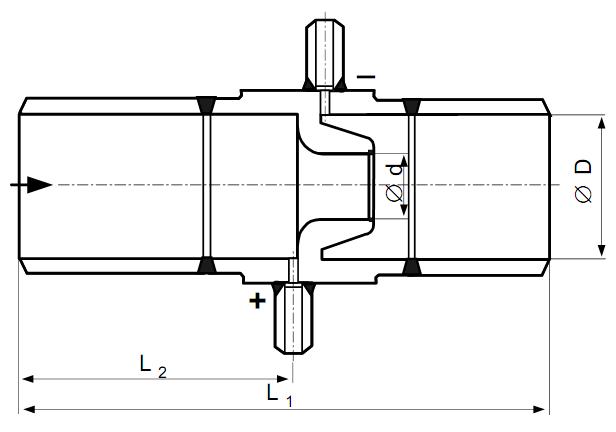

Конструкция стандартного сопла (ISA 1932)

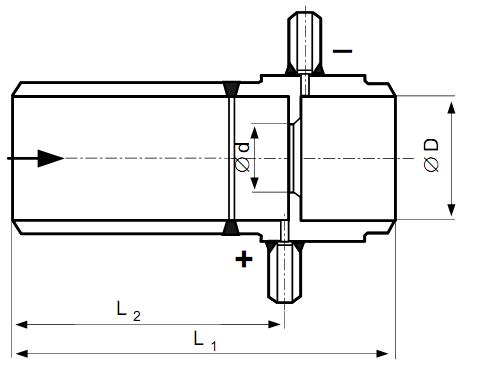

Приварная стандартная диафрагма

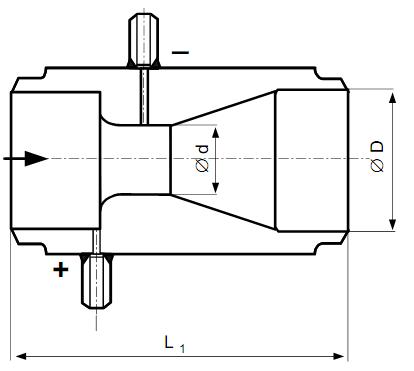

Приварное стандартное сопло Вентури
Таблица 1.
|
|
Станд. диафрагма и стандартное сопло |
Стандартное сопло Вентури |
|
Услов. проход DN |
Диаметр D, мм |
Монтажная длина, L1 |
L2 |
Монтажная длина L1 |
|
50
|
47…57
|
250
|
150
|
|
|
65
|
57…72
|
300
|
180
|
200
|
|
80
|
72…90
|
350
|
230
|
200
|
|
100
|
90…112
|
400
|
280
|
200
|
|
125
|
112…137
|
500
|
350
|
250
|
|
150
|
137…162
|
600
|
400
|
250
|
|
200
|
187…225
|
800
|
570
|
300
|
|
250
|
225…275
|
1000
|
690
|
350
|
|
300
|
275…325
|
1200
|
820
|
400
|
|
350
|
325…375
|
1400
|
950
|
450
|
|
400
|
375…425
|
1500
|
1050
|
500
|
|
500
|
475…550
|
2000
|
1370
|
600
|
|
|
