Расходомер-струевыпрямитель-смеситель TriMeter^®-cone

Содержание

1. Принцип действия
2. Тех. характеристики
3. Конфигурирование
4. Опросный лист

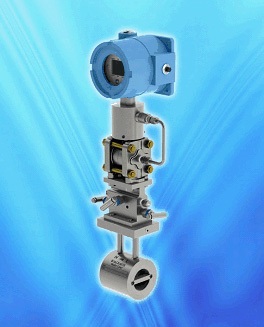

TriMeter^®-cone - конус в трубопроводе

McCrometer V-cone

Расходомер переменного перепада давления с встроенным конусом V-cone внесен в качестве стандартного устройства в международный стандарт ИСО (ISO 5167-5:2016). Стандарт устанавливает геометрические параметры сужающего устройства V-cone, протяженность прямолинейных измерительных участков и погрешность измерения расхода при изготовлении сужающего устройства V-cone компанией McCrometer (USA).

Впервые в стандарт введено понятие калиброванного сужающего устройства, определившего для V-cone относительную погрешность преобразования +/- 0,5%.

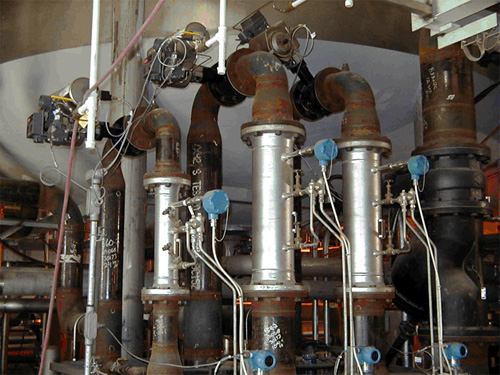

Признание V-cone стандартным устройством является закономерным итогом многолетней эксплуатации приборов, изготовляемых McCrometer, в самых разнообразных и тяжелых условиях эксплуатации - на скважинах нефти и газа, в том числе подводных, при транспортировке газа, пара и жидких сред, включая криогенные условия, влажный газ и перегретый пар, при измерении расходов попутного, коксового и доменного газов. Прибор незаменим в стесненных условиях при отсутствии прямолинейных измерительных участков - в контейнерных котельных, компрессорных и насосных, на нефтедобывающих платформах и нефтеналивных судах, на ТЭЦ и когенераторных установках и др.

Расходомер V-cone выполняет одновременно три функции:

• расходомера жидкостей, пара и газов

• струевыпрямителя

• статического смесителя

Высокая скорость вихрей в зоне восприятия перепада давления формирует амплитуду полезного сигнала (ρV2), превышающую уровень помех, вызываемых вибрациями трубопровода и колебаниями давления измеряемой среды, и обеспечивает динамический диапазон измерения расходов 1:10.

Нормализация эпюры скоростей потока на встроенном конусе позволяет применять расходомер на ограниченных прямолинейных измерительных участках, избегая удлинения измерительной части трубопровода или применения струевыпрямителей, снижая затраты на оборудование измерительного участка и риск появления утечек.

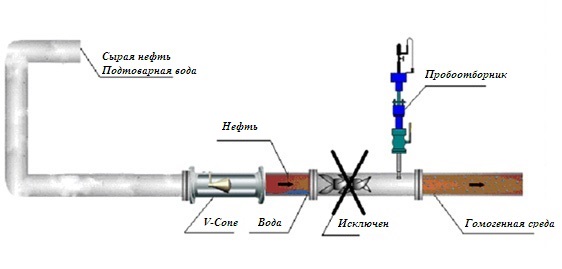

Являясь статическим смесителем поступающей на вход среды, расходомер V-cone позволяет отказаться от применения смесителей в системах смешения и дозирования, в системах измерения влаги в истекающей среде, снижая капитальные затраты и требования к размещению трубопроводов.

Принцип действия

Расходомер относится к широко распространенному классу расходомеров переменного перепада давления, в котором расход определяется на основании закона сохранении энергии в полнозаполненных трубопроводах при преодолении потоком местного гидравлического сопротивления (уравнение Бернулли).

Перепад давления, возникающий на "конусе" при его обтекании потоком, зависит от геометрических параметров конуса и диаметра трубопровода, что характеризуется коэффициентом β.

Расходомер TriMeter^®-cone-V(W) изготавливается с расчетным значением β, так и с сменяемым конусными вставками при изменении диапазонов расходов, связанных с сезонными или технологическими изменениями.

Все расходомеры TriMeter^®-cone калибруются на проливном стенде, что исключает возможные погрешности, вызываемые изготовлением конуса и его монтажом в проточную часть расходомера.

Периодическая поверка допускает контроль геометрических параметров проточной части и независимую поверку преобразователей давления.

Преобразователи дифференциального давления многих компаний (АББ, Emerson, Foxboro, Метран ...) имеют встроенные средства конфигурирования для применения с расходомерами TriMeter^®-cone.

Технические характеристики

Материалы: нержавеющая сталь 12Х18Н10Т, углеродистые стали + другие на заказ
Точностные характеристики:
Точность: относительная погрешность измерения +/-0.5%
Повторяемость: +/-0.1% от верхнего предела измерений
Динамический диапазон расхода: 10:1 и выше
Диапазон чисел Рейнольдса: от 8000 и выше (для меньших значений производится корректировка, линейность измерения сохраняется до Re=800, повторяемость до Re=200)
Стандартные пропорции бета: ряд от 0.45 до 0.80, имеются специальые значения
Потери на динамическое сопротивление: изменяются с бета-пропорцией и дифференциальным давлением
Трубопроводы: Ду15 (1/2") - Ду3000 (120") и выше
Длина набегающего и отходящего трубопровода: 0-3 Ду до и 0-1 Ду после
Давление среды: до 42,0 мПа

Температура среды: от -250°C до +650°C

Тип присоединения: межфланцевое, фланцевое или приварное

Применяются с любыми преобразователями перепада давления: Yokogawa, Метран, Rosemount, ABB и др.


БРОШЮРА

Конфигурирование и обслуживание

Конфигурирование расходомера выполняется на основе данных заводской калибровки.

Существенным этапом изготовления прибора является подготовка данных рабочих условий, на основе которых выполняется расчет β и изготовление конического сужающего устройства Сοne-V(W).

Монтаж TriMeter^®-cone-V(W), размещение вторичных приборов и топология импульсных линий - элементы, которые определяют методику измерения, - приведены в стандарте ГОСТ 8.586 (ISO 5167) и в Инструкции по монтажу и эксплуатации конических расходомеров TriMeter^®-cone-V(W). Методика измерений с помощью расходомера TriMeter^®-cone-V(W), утвержденная Росстандартом, обеспечивает нормированные погрешности измерений объемных и массовых расходов различных сред.

Комплектуем расходомеры инструментальными фитингами и клапанами производства Parker Hannifin и других изготовителей, а также шкафами КИП и предизолированными импульсными трубками, в том числе с обогревом.
