Многоточечная трубка Пито, используемая в качестве нестандартного
сужающего устройства в расходомерах переменного перепада давлений, применяется более 30 лет.
Компанией Torbar Flowmeter Limited (UK) многие годы выпускалась
осредняющая напорная трубка двойного осреднения, в которой динамический напор, распределенный
на входных отверстиях восприятия давления, приводился к давлению в центре трубопровода за счет
встроенной импульсной трубки высокого давления. Компания была куплена в период экономического
кризиса английским подразделением АББ, в силу чего узко специализированное производство Торбар
перешло к транснациональной корпорации.

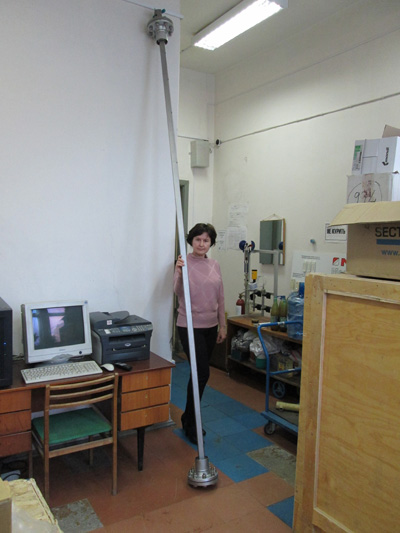

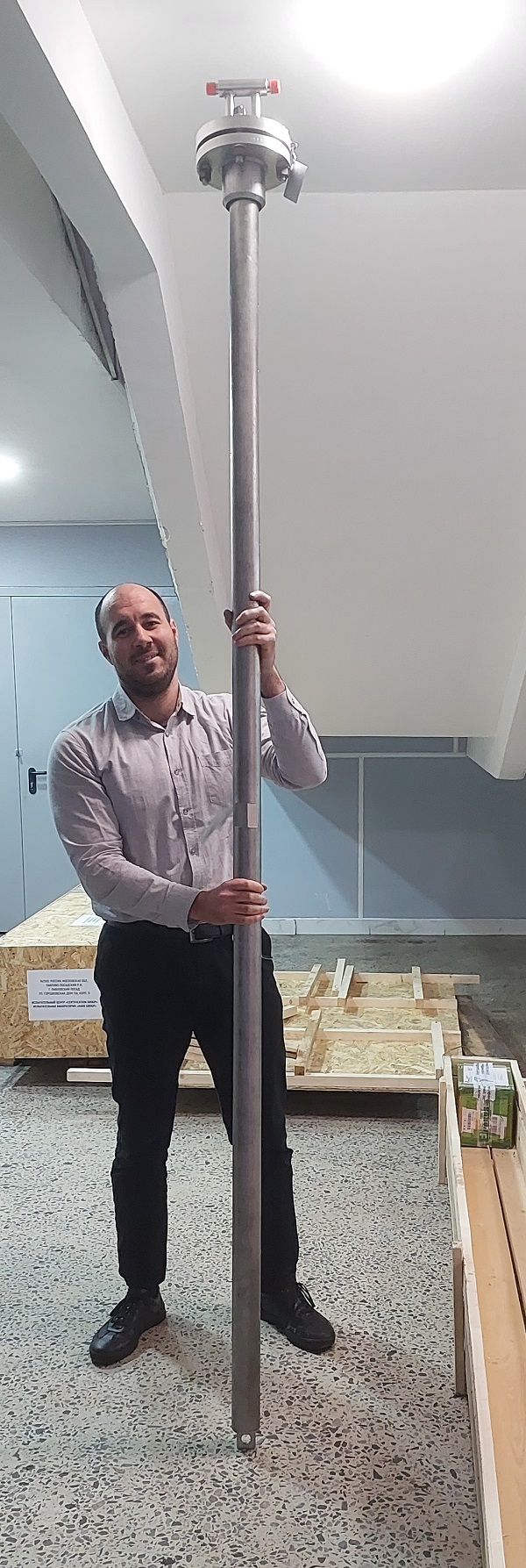

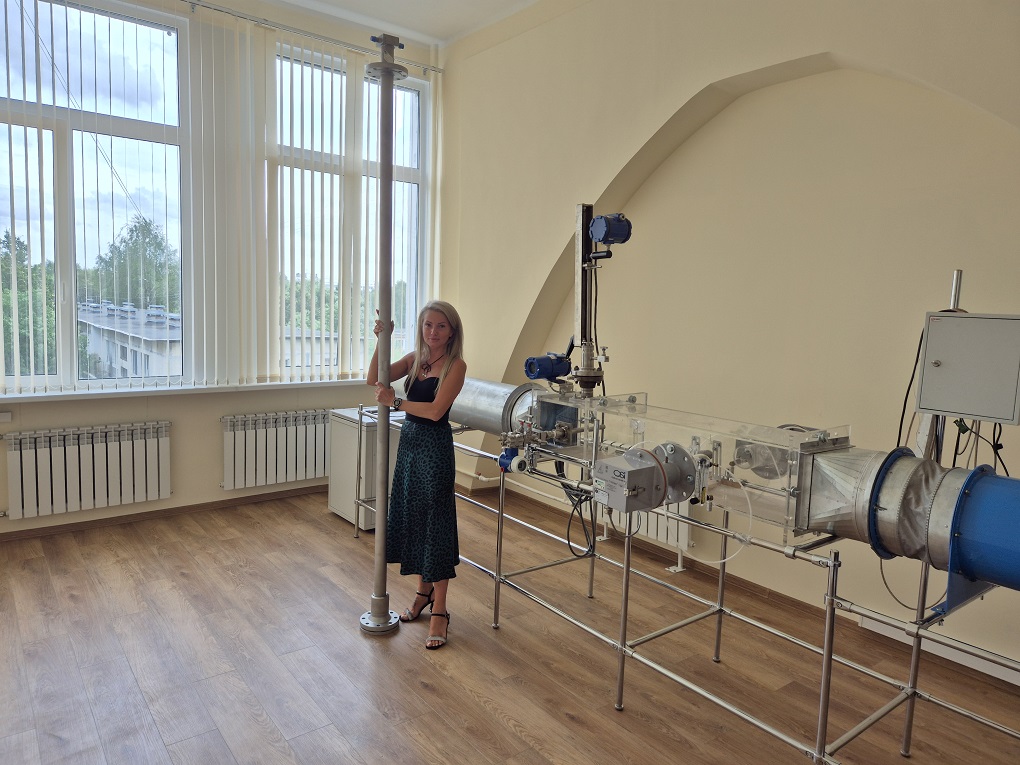

В расходомере TriMeter®-deltaP применяются осредняющие напорные
трубки как типа Торбар, так и трубки с трапециодальным сечением, в котором камеры низкого
и высокого давлений полностью идентичны и симметричны. Эта особенность позволяет создавать
модели расходомера, измеряющие расход одновременно в прямом и обратном направлениях.
Расходомер TriMeter®-deltaP применяется на трубопроводах воды, пара
и газов больших диаметров, где практически не создает гидравлического сопротивления истекающему
потоку, на дымовых трубах стационарных объектов для измерения валовых выбросов газов в атмосферу
и регулирования подачи дутьевого воздуха в камеры сгорания. Принудительная продувка сохраняет
работоспособность расходомера при измерении потоков с существенным уровнем твердых или масляных
включений. Оснащение трубки лубрикатором позволяет выполнять монтаж/демонтаж первичного датчика
под давлением, экономя время и среду, которую в противном случае необходимо дренировать из
трубопровода при полном сбросе давления.

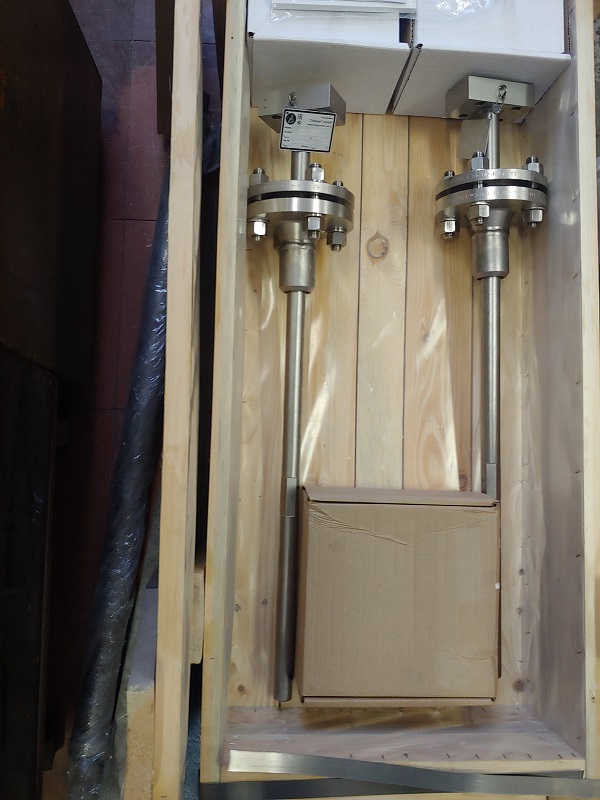

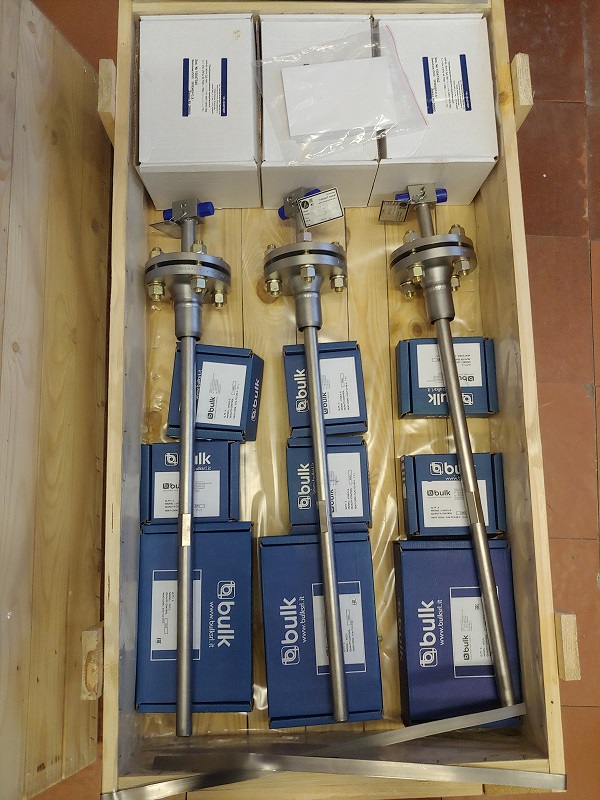

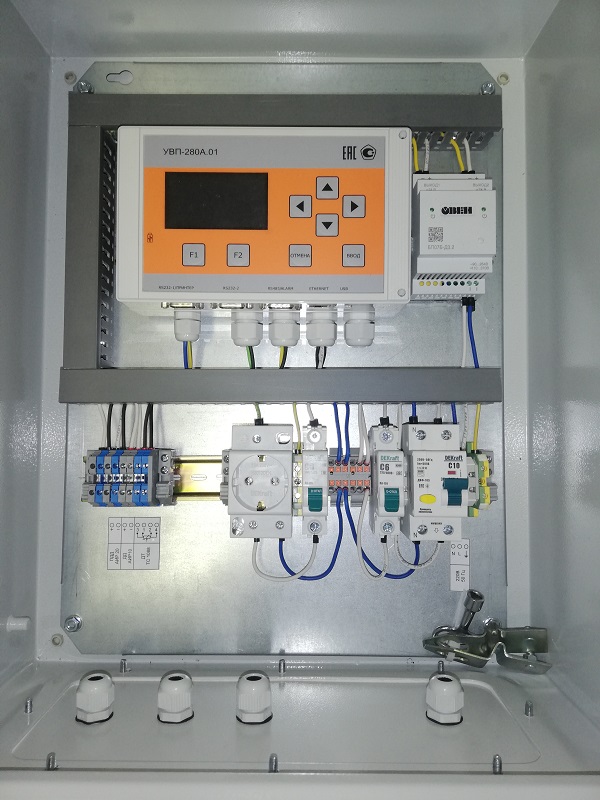

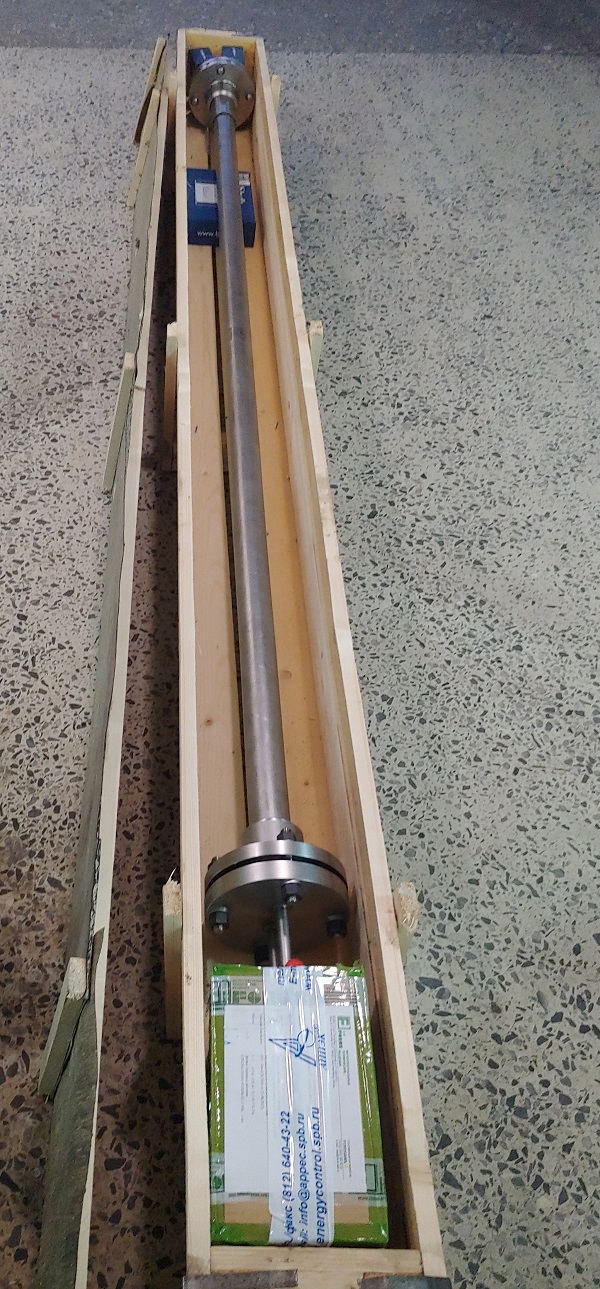

Расходомер TriMeter®-deltaP поставляется после первичной поверки
и комплектуется вторичными преобразователями, включенными в Госреестр средств измерений РФ,
а также инструментальными фитингами, вентильными блоками и утепленными шкафами КИП для
эксплуатации на открытом воздухе.
Расходомер внесен в Госреестр средств измерений под номером 66587-17,
соответствует требованиям ТР ТС 010/2011 "О безопасности машин и оборудования",
ТР ТС 020/2011 "Электромагнитая совместимость технических средств".
Поскольку измерительный участок расходомера образуется при монтаже
осредняющей напорной трубки на трубопроводе с применением неразъемных соединений, то в
соответствии с нормами ТР ТС 032/2013 "О безопасности оборудования, работающего под
избыточным давлением" соответствие расходомера требованиям ТР ТС 032/2013 устанавливается в
форме декларации после проведения испытаний по месту эксплуатации.
Принцип измерения расхода
Принцип действия осредняющей трубки основан на измерении разности
давлений (перепада давлений) между полным давлением потока измеряемой среды и статическим давлением,

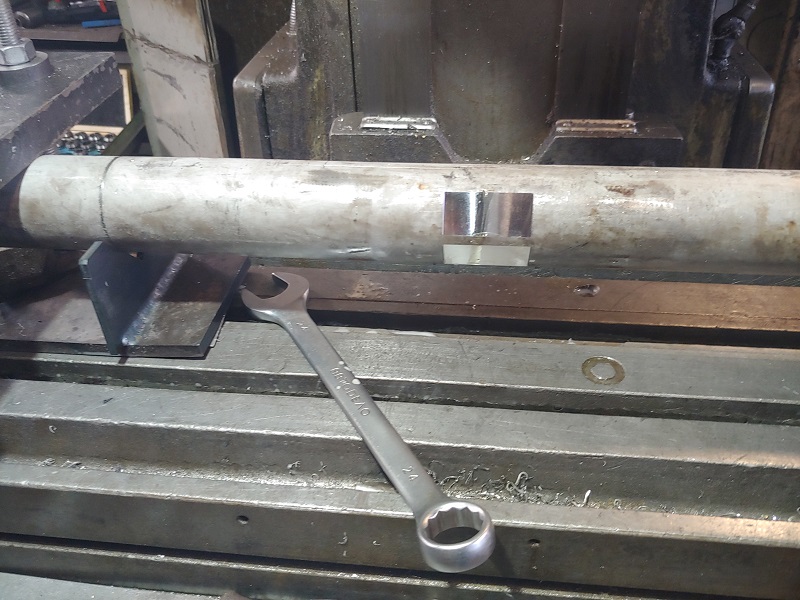

возникающим при обтекании потоком осредняющей трубки. Осредняющая трубка имеет ряд отверстий
(количество отверстий определяется моделью трубки и диаметром трубопровода), распределенных
по ее длине симметрично относительно середины. Один ряд отверстий расположен навстречу потоку и
воспринимает полное (сумма динамического (скоростной напор) и статического давлений) давление
измеряемой среды, другой ряд отверстий, расположенных с противоположной стороны трубки, воспринимает
только статическое давление в трубопроводе. Осредняющая трубка расположена перпендикулярно оси потока
по всей длине внутреннего диаметра трубопровода. Внутри трубки имеется две камеры, в которых происходит
осреднение соответствующих давлений по сечению трубопровода.
Технические характеристики
Материалы: нержавеющая сталь, жаропрочная сталь, титан, легированные стали (Хастеллой, Монель, ...) Точность: +/-1.0% от реального расхода Повторяемость: +/-0.2% от верхнего предела измерений Мин. число Рейнольдса: 12000 Трубопроводы: Ду 15-8000, разной формы сечения Мин. требования к прямолинейным участкам: 7xДу "До" и 3xДу "После" Давление измеряемой среды: макс. 600 ати Температура измеряемой среды: до +1100 ° C Максимальная вязкость: 200 сП Температура окр. среды: -40...+85 °C (в зависимости от дифф. преобразователя)
Измеряемые среды:
пар (насыщенный, перегретый),
газы, включая дымовые стационарных объектов,
жидкости
Динамический
диапазон:
10:1 (100:1 по перепаду давления) Выходы: аналоговый:
4-20 мА (расход объемный или расход газа, приведенный к нормальным условиям, при применении многопараметрического преобразователя давления)
цифровой: HART
Присоединение к процессу:
резьбовое (обжимной фитинг), фланцевое, сварное Лубрикатор для врезки под давлением
Оборудование для врезки под давлением - по запросу
Расчет перепада и потерь давления на диафрагме и ОНТ
Расчет перепада и потерь давления на сужающих
устройствах расходомеров переменного перепада давления - диафрагме и
осредняющей напорной трубке, - и оценка энергоэффективности ОНТ по
сравнению с диафрагмой.
Среда: вода, 40C°
Рабочие параметры
Параметры насоса
Диафрагма
ОНТ
Перепад давления (кПа):
Потери давления (кПа):
Потери энергии при годовой загрузке 8000 часов (кВт * ч):
Экономия при установке ОНТ вместо диафрагмы в год на электроэнергии составит рублей.
