Многопараметрические преобразователи давления TriMeter®-M используются в
энергетике, нефтегазовой и химической промышленности, ЖКХ и теплоснабжении, металлургии,
цементной промышленности в целях измерения расхода пара (насыщенного, перегретого),
конденсата, питательной воды, дутьевого воздуха, дымовых газов, природного и технических
газов, нефтепродуктов, технологических жидкостей и паров (включая агрессивные),
при измерении расхода теплоносителей (вода, гликоль), тепловой энергии.
Принцип действия преобразователей основан на преобразовании давлений и
силы тока от первичных преобразователей в аналоговый и/или цифровой сигналы,
соответствующие значениям измеряемых физических величин. Цифровые каналы передачи
данных используют протокол HART и интерфейс RS485.
При измерении расхода в качестве первичных преобразователей

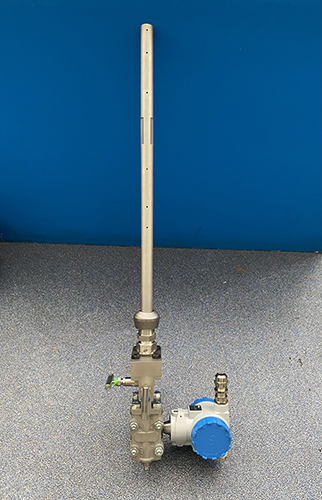

применяются стандартные сужающие устройства (СУ) по ГОСТ 8.586-2005, трубки Пито,

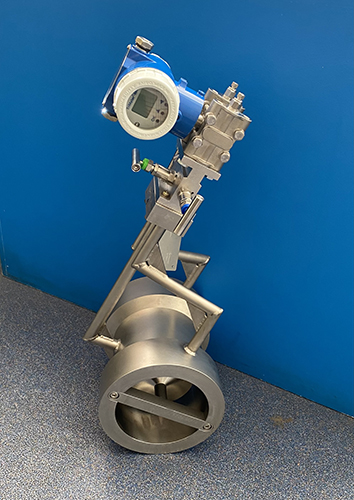

осредняющие напорные трубки, преобразователи расхода Cone-V(W).
Для выполнения температурной компенсации блок электроники имеет вход для
подключения термометра сопротивления Pt100 по ГОСТ 6651-2009.
Исполнения
Преобразователи выпускаются в корпусах для работы в общепромышленном
исполнении и для работы во взрывоопасной атмосфере следующих модификаций:

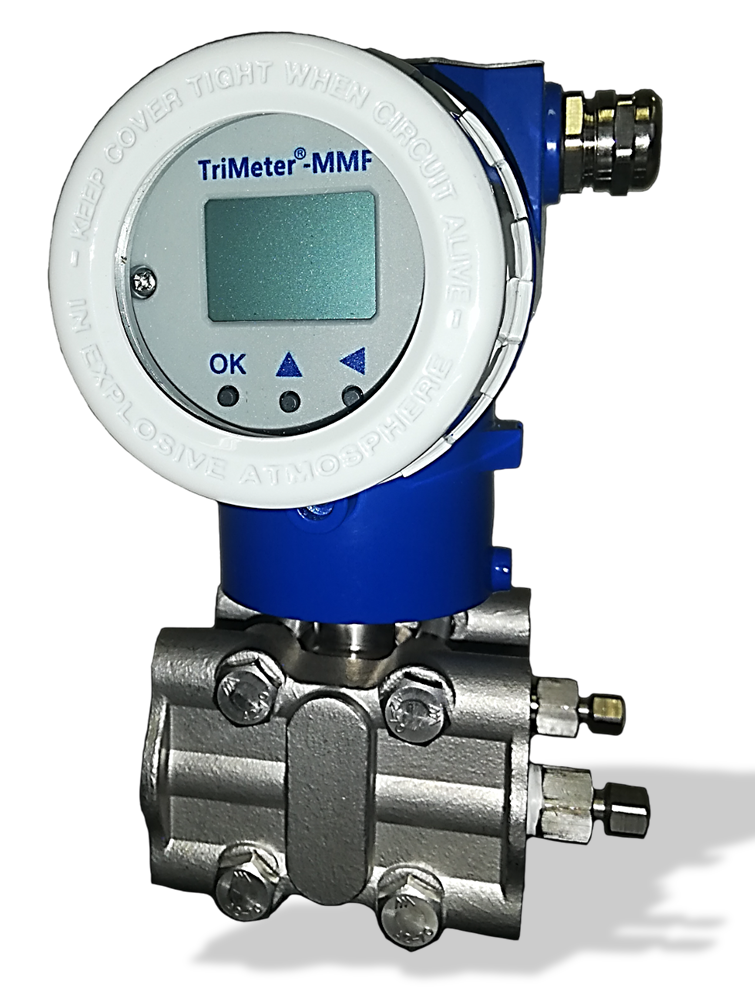

- MMF (с встроенными датчиком перепада давления, абсолютного статического
давления и внешним датчиком температуры Pt100 для измерения расходов газов и
перегретого пара);
- MTF (с внешним датчиком температуры для измерения расходов насыщенного пара и жидкостей с изменяющейся плотностью;
- MDP (без встроенного датчика давления и внешнего датчика температуры для измерения рабочих (объемных) расходов).
Технические характеристики
Измеряемые (вычисляемые) параметры: Разность давлений, абсолютное
давление, температура, объемный расход при рабочих условиях, массовый (приведенный
расход), накопленный расход нарастающим итогом
Диапазон измерения давления, МПа: до 25
Диапазон измерения разности давления, МПа: до 0,1
Температура окружающей среды, °С: от -40 до 80
Температура измеряемой среды Pt100, °С: от -200 до 850
Основная приведенная погрешность при измерении разности давлений, %: ±0,1, ±0,2
Приведенная погрешность при измерении абсолютного давления, %: ±0,1; ±0,2; ±0,4
Абсолютная погрешность при измерении температуры, °С: 0,5 + погрешность Pt100
Выходной сигнал: 4-20мА HART или ModBus
Степень пылевлагозащиты: IP66
Материалы контактирующий со средой: Нерж. сталь 316L, хостеллой
Исполнение по взрывозащите: Exd
Самодиагностика: Стандартная
Дисплей: ЖК-индикатор с клавиатурой для конфигурирования
