Реле протока погружное серии EARL 107 силового воздействия на тело обтекания

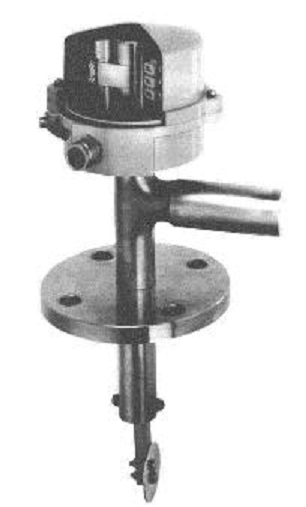

Реле протока EARL 107

Реле протока серии Earl 107 предназначены для контроля и регулирования расхода чистых газов и жидкостей в горизонтальных или вертикальных трубопроводах от DN15 до DN1000 при давлениях до 32,0 МПа и температурах до +500°С для защиты насосов от холостого хода, котлов, магистральных сетей и теплообменных аппаратов от отсутствия подачи питательной и сетевой воды, циркуляции нагреваемой жидкости, контроля расходов хладоагентов в рефрижераторных системах, регулирования подачи воздуха, масла, процессов налива/слива, контроля систем пожаротушения и др.


Принцип действия реле основан на измерении расхода путем преобразования момента ньютоновской силы, создаваемой скоростным напором потока на поверхности опущенного на штанге в центр трубопровода тела обтекания (лопасти), в пропорциональное перемещение закрепленного на другом конце штанги постоянного магнита. При стационарном расходе измерительный узел находится в равновесии – создаваемое потоком усилие на один конец штанги уравновешивается противодействующей силой, приложенной к другому концу штанги. При изменении расхода лопасть поворачивается относительно оси, на которой укреплена штанга, что вызывает приближении другого конца штанги с укрепленным постоянным магнитом к устройству переключения и механическому переключению контактов реле (геркона), герметически установленного в корпусе реле, в соответствии с калибровкой зависимости срабатывания реле от крутящего момента, создаваемого текущим расходом, и противодействием, создаваемым пружиной или противовесом.


Модель 107v с противовесом является типовым исполнением с фланцевым присоединением к трубопроводам от DN15 до DN1000 с фиксированной уставкой в диапазоне низких скоростей:

DN40/50 0,15 … 0,35 м/с
DN80 0,10 … 0,50 м/с
DN100 0,08 … 0,70 м/с

Настраиваемая уставка реле предусмотрена в моделях с пружинным возвратом 107 hve для скоростей потока, превышающих значение 0,35 м/с.

Реле настраивается механически по месту эксплуатации в диапазоне скоростей 1 : 2 в моделях с возвратной пружиной 1107 hve (0,35 … 0,7 м/с; 1,0 … 2,0 м/с).

Для реле 107 vhv/vhve с присоединениями DN40 … DN100 уставк фиксируется в широком диапазоне скоростей потока жидкости от 0,30 м/с до 10,0 м/с.

Высокотемпературное исполнение реле 1107-ht не имеет взрывозащищенного исполнения.


Потери давления: не превышают 0,02 МПа

Для трубопроводов от DN100 потери пренебрежимо малы при скоростях потока жидкости, не превышающих 2,5 м/с.


Взрывозащищенное исполнение реле 107 ___ (Ех) предусматривает взрывобезопасную цепь или взрывобезопасную оболочку контактов реле:
107v(Ex) ia класс II ½ GD EEX c ia T85
107v(ex) de класс II ½ GD EEX c deT85


Пылевлагозащита: IP65

Температура измеряемой среды: до +500 °С (типовое изготовление до +100 °С, взрывозащищенное до +80 °С)


Материал проточной части выбирается из условий применения, типовое исполнение – коррозионно-стойкая нержавеющая сталь 1.4571(аналог AISI 316Ti). По заказу: бронза, Monel, Hastelloy С, титан, поликарбонат, тефлон.

Корпус переключателя реле изготавливается из алюминия. По заказу: нержавеющая сталь 1.4408.


Присоединение к трубопроводу фланцевое: PN10…PN320 (типовое исполнение присоединительной поверхности – соединительный выступ (исп.1); по заказу возможно специальное исполнение). Для трубопроводов DN15 … DN32 реле поставляется предустановленным на тройнике.

Для трубопроводов DN40 … DN1000 поставляется для погружного монтажа по месту эксплуатации с присоединительным фланцем DN40 и выше.


Схема подключения контактов однополюсного двухпозиционного реле SPDT стандартная:



Допустимые отклонения от уставки: ±5%

Повторяемость срабатываний: ±2%

Гистерезис между вкл/выкл. контактов: 5-15% от уставки


Силовые контакты реле (SPDT) изготавливаются из золота (42В) и сплава серебра (250В):

Тип Материал U max I max P max
GWW AgSnO 250 VAC/DC 3 A 450 VA / 300 W
GWG Gold 42 VAC/DC 300 mA 13 VA / 13W
177GWW AgSnO 250 VAC/DC 2 A 450 VA / 300 W
177GWG Gold 42 VAC/DC 300 mA 13 VA / 13W
Микрореле 250 VAC 4А …10А

Для слаботочных систем предназначен индуктивный однополюсный однопозиционный контакт (SPST): 16 V & 25 mA & 64 mW


Замечание 1. Монтаж реле протока требует выполнения условий по длине прямолинейных измерительных участков, аналогичным для ротаметров. Как правило, прямолинейные участки должны составлять не менее 7DN до места монтажа прибора и 3DN после места монтажа.


Замечание 2. Рекомендуется перед реле протока устанавливать фильтр грубой очистки в случае контроля загрязненных сред.
