МИКРОРЕЛЕ ЖИДКОСТИ FS6700
переменного перепада давления

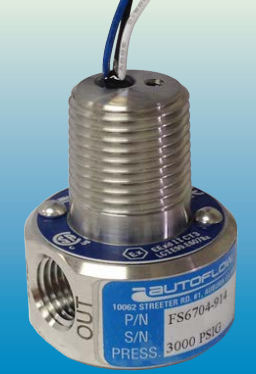

Микрореле жидкости FS6700

Микрореле жидкости FS6700 предназначены для контроля и регулирования потоков жидкости, замыкают/размыкают контакты герметично встроенного в корпус реле при снижении или превышении расхода истекающей среды заданных на реле значений (уставок).


Принцип действия реле основан на взаимосвязи расхода и перепада давления на встроенном сужающем элементе. Возрастающий перепад давления воздействует на мембрану, которая изгибается, преодолевая сопротивление пружинки, и установленный на мембране постоянный магнит переключает герметически изолированные от чувствительного элемента (мембраны) контакты реле (геркона). При падении расхода ниже уставки мембрана под действием пружины восстанавливает прежнюю форму, контакты геркона переключаются в прежнее положение.


Встроенный геркон – однополюсный с одной группой контактов (SPDT).


Регулируемый диапазон уставок:

  • 0,5 мл/мин … 400 мл/мин
  • 10,0 мл/мин …800 мл/мин

Давление максимальное: 20,0 МПа

Температура жидкости макс.: + 104 °С


Материалы:

    Прокладка:
  • Viton (-29 °C … +104 °C)
  • Buna-N (-40 °C … +104 °C)
  • Этилен-пропилен (EPR) (-40 °C … +104 °C)
  • Kalrez (-1°C … +104 °C)
    Корпус и элементы, контактирующие со средой:
  • Нерж.сталь 316,
  • Хастеллой,
  • Монель,
  • Титан
    Пружина: Инконель Х750

Присоединения:

    резьбовые
  • 1/8” NPT
  • 1/4” NPT

Монтаж: в любом положении

Масса: 210 грамм

Фильтр грубой очистки с сеткой 40 мкн - встроен.

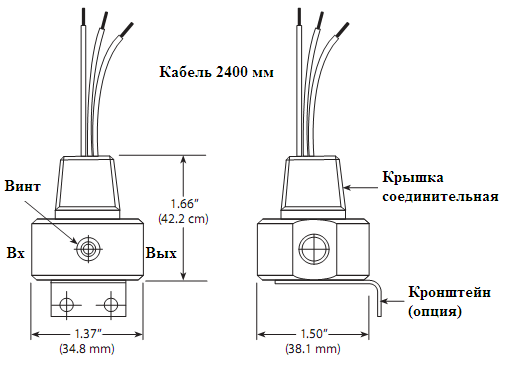

Габариты




Схема электрическая (SPDT)


Нагрузка на реле: 110 VDC, 120 VAC

Ток 0,25А мах, Мощность: 3 Вт мах



Изготовитель: AutoFlow (USA)
