Стенд для поверки расходомеров



УКР предназначена для облегчения и ускорения работ по градуировке, калибровке, настройке, испытаниях после ремонта и при выпуске из производства преобразователей объёмного и массового расхода, расходомеров-счётчиков, счётчиков азота, воздуха и инертных газов.

УКР предназначена для обеспечения поддержания заданного давления и заданного расхода в диапазонах 0...5 нл/мин или 0...50 нл/мин на входе образцового и поверяемого СИ.

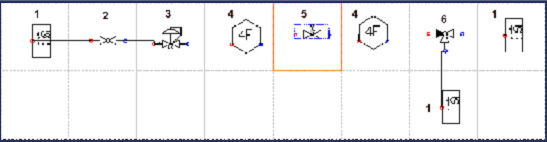

Технологическая схема установки

1 - резьбовой штуцер для подключения к источнику газа, поверяемому и образцовому СИ, 1/4"

2 - отсечной клапан

3 - регулятор давления

4 - штуцер для подключения манометров

5 - регулятор расхода 0...5 нл/мин (0...50 нл/мин)

6 - селекторный переключатель



Технические характеристики

Наименование параметра Значение параметра
Диапазон регулирования расхода, нл/мин

УКР-5

УКР-50



0-5
0-50
Диапазон регулирования давления, МПа 0-0,6
Рабочая среда Азот, воздух и инертные газы
Давление среды на выходе, МПа Не более 1,6
Средний срок службы установки должен

составлять не менее, год

12
Масса, кг 7
