Расходомер с овальными шестернями OG: кислостойкий,высокопрочный,индивидуальная калибровка,высоковязкие жидкости,низкие потери давления, отсутствие прямолинейных участкой,датчик Холла, геркон или Namur,компактные габариты



Оборудование





Шестеренчатые микрорасходомеры вязких сред OG



Параметрический ряд расходомеров OG:



Модель Диапазон расходов л/мин, вода Присоединение Импульс/л Относительная погрешность, % Размеры
OG1 0.05 - 1 1/4” BSPF 2000 1 40L x 40W x 40H
OG2 0.2 - 4 1/4” BSPF 1000 1 40L x 40W x 40H
OG3 0.5 - 10 3/4” BSPF 400 1 70L x 50W x 60H
OG4 2.5 - 50 3/4” BSPF 100 0.5 70L x 75W x 75H
OG5 5.0 - 100 1” BSPF 72 0.5 96 Dia. x 86H
OG6 12.5 - 250 1-1/2” BSPF 30 0.5 145 Dia. x 135H
OG7 25 - 500 2” BSPF 15 0.5 200L x 145W x 195H



Расходомер OG2

  • Кислотостойкий
  • Высокопрочный
  • Индивидуальная калибровка
  • Высоковязкие жидкости

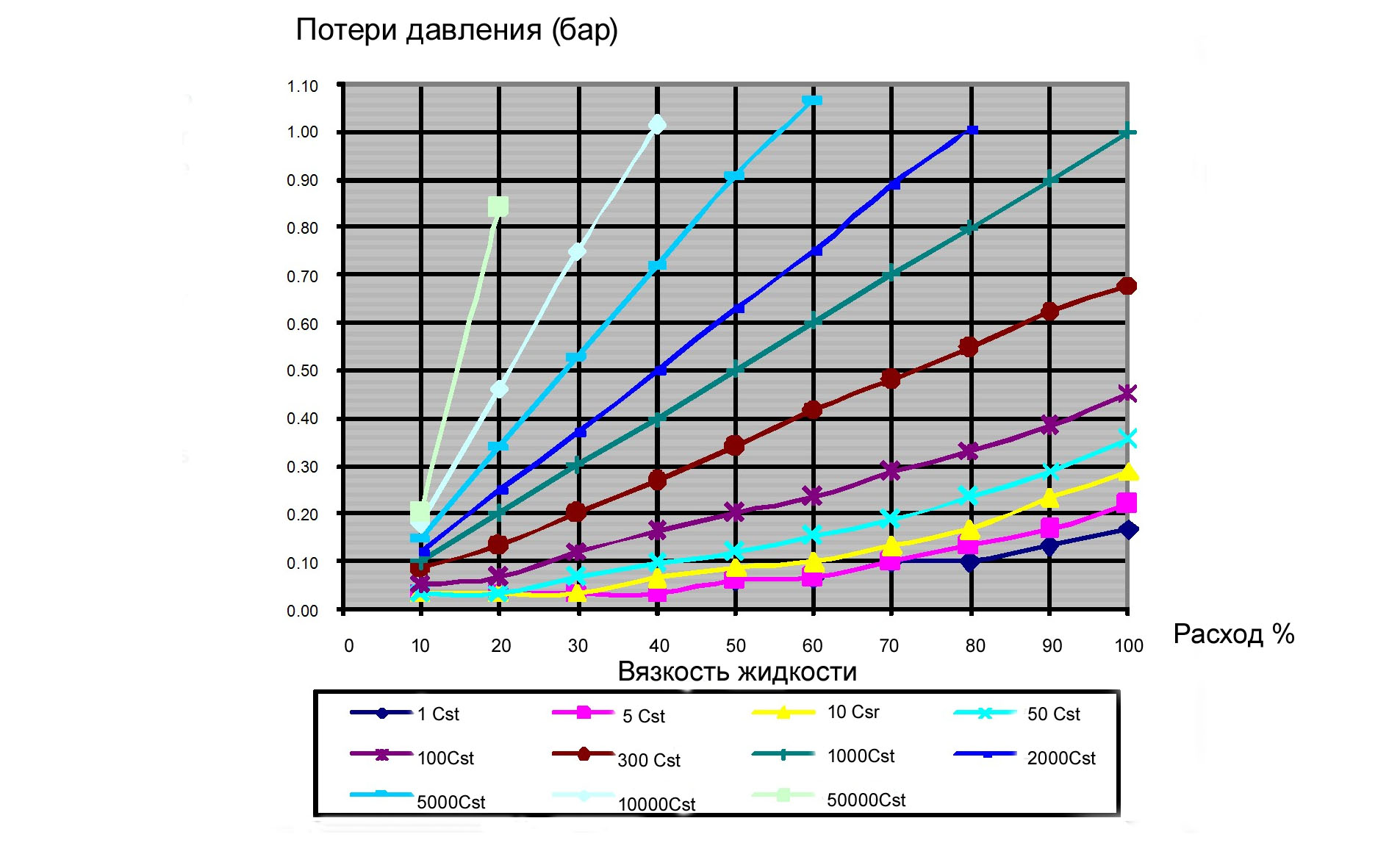

  • Низкие потери давления
  • Отсутствие прямолинейных участков
  • Компактные габариты
  • Датчик Холла, геркон или Namur

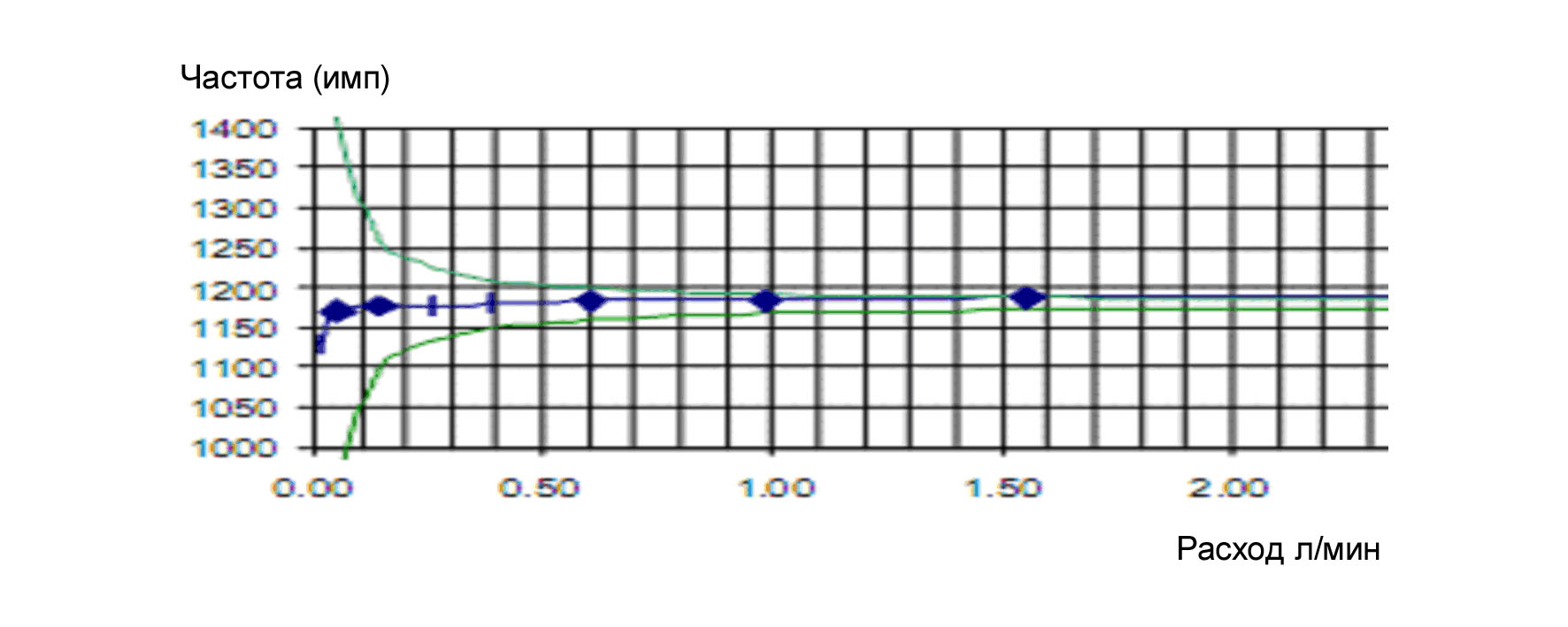

Сердцем расходомера является пара овальных шестерней, частота вращения которых детектируется датчиком Холла с частотным выходом на открытом коллекторе или герметичным реле с К-фактором, равным 1100 имп/литр.



Материалы, контактирующие с жидкостью, могут быть полностью неметаллические, использовать керамику и PEEK™ компоненты, а уплотнения – контактировать с химически агрессивными жидкостями. Стандартные присоединения – внутренние резьбовые ¼” BSPT (коническая трубная резьба), стандартные материалы – нержавеющая сталь 316 с уплотнениями Витон, стандартный датчик – датчик Холла (для взрывоопасных условий может быть установлен геркон или датчик типа Namur).



Технические характеристики:

Исполнения прибора:

присоединения ¼”, ½”, ¾”, 1”

резьбовые BSP, NPT

фланцевые

Материалы:

нерж.сталь,алюминий, PEEK

Габариты: 40 х 40 х 32,5 (70)

Вес:  1,5 кг (нерж.сталь)

Погрешность:

1.0% ВП* вода

0.5% ВП масло

±0.5% относительная**

Повторяемость:    0.1%

Пылевлагозащита:   IP67

Давление:дo 400 бар

Стандартный диапазон измерения:

0,03 -4,0 л/мин при вязкости масла 30 сСт

0,15-4,0л/мин для аналогичных воде жидкостей



* Верхний предел измерения

**При применении преобразователя metra-smart
