Поточный анализатор толщины покрытия и веса полотна

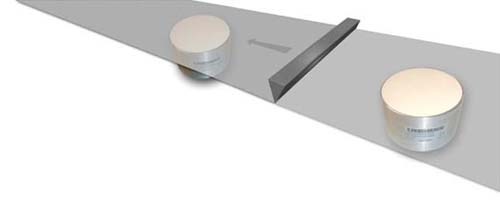

Надежное измерение толщины покрытия и коррекция измеренных величин в режиме реального времени имеют решающее значение для обеспечения качества и улучшения конечного продукта. Цифровая обработка сигналов обеспечивает эффективную фильтрацию помех и усредненные значения измерений передаются в контроллер. Установка датчиков до и после шабера, наносящего покрытие на полотно, позволяет повысить точность и достоверность результатов измерений. Большой выбор возможных интерфейсов передачи данных позволяет интегрировать измерительную систему напрямую в АСУТП.

Области применения:

• Технологические процессы непрерывного нанесения покрытий на подложку
• Производство обоев
• Производство ламината
• Производство полимерного покрытия
• Производство тканей
• Производство оберточной бумаги
• …

Датчик Litronic®-FMS III/CCS, встроенный в АСУТП на заводе пленочных покрытий (Ламинирование)

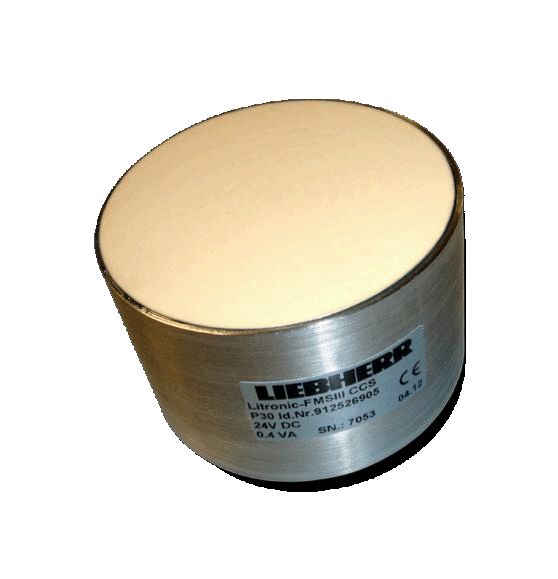

Планарный датчик CCS Емкостный метод измерения Разрешающая способность По весу до 0,5 г/м2 По толщине до 0,5 мкм (в зависимости от материала) Возможность бесконтактного измерения Взаимозаменяемость датчиков Встроенная температурная компенсация Передача и запись цифровых данных Диаметр датчика 78 мм Корпус из нержавеющей стали высокого качества

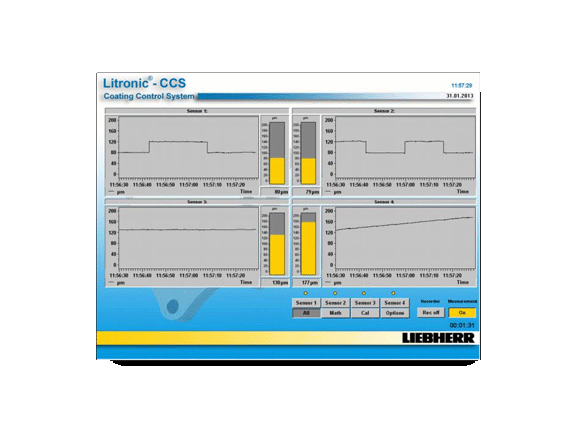

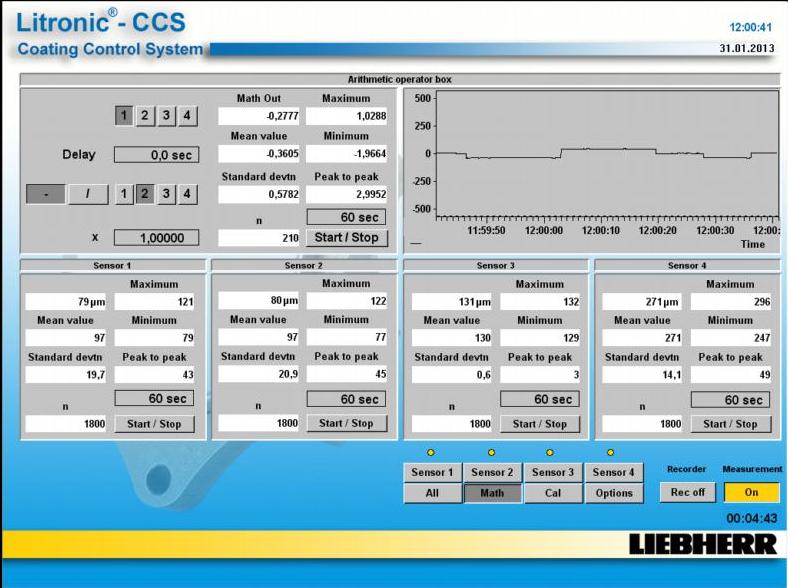

Программное обеспечение Litronic® - FMS III Параметризация программ Калибровка датчиков Визуализация данных Хранение данных в виде диаграмм и таблиц Контроль взаимозависимости данных Функция задержки между сигналами датчиков Статистическая обработка данных Регистрация данных Передача данных

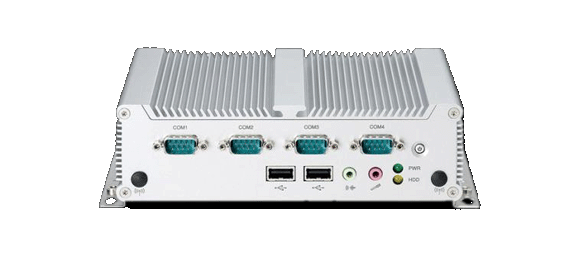

Контроллер Litronic® - FMS III для записи, обработки и подготовки измеренных значений от датчиков Подключение до 4 датчиков (с индивидуальной калибровкой) Среда разработки DASYLab Настройка и калибровка датчиков (Litronic ® - FMS III) Регулируемый диапазон измерений Протокол передачи данных Field-bus ЛВС Ethernet (опция:WLAN) Модульная конструкция для легкой модернизации Монтаж на стандартную рейку TS35
